Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Composants du circuit frigorifique / Joint torique

Ces joints toriques assurent l'étanchéité des points de jonction entre les différents composants du circuit frigorifique.
N'utiliser que des joints toriques résistant au fluide frigorigène R134a et aux huiles frigorigènes correspondantes. Cela est garanti par les pièces de rechange d'origine.
→ Catalogue de pièces

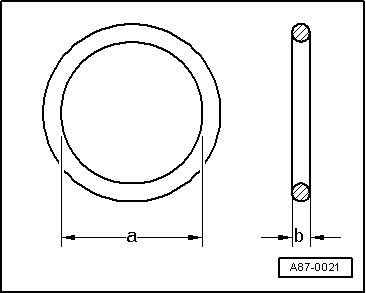

Joint torique :
Ne pas réutiliser les joints toriques.
Veiller à ce que les diamètres-a- et -b- soient corrects.
Avant leur pose, les humecter avec de l'huile frigorigène.
  Nota
Les coloris-repères des joints toriques pour les circuits frigorifiques chargés en R134a ont été supprimés. On utilise désormais des joints toriques noirs et de couleur.
→ Groupe de rép.87
→ Catalogue de pièces


Tubes et flexibles du circuit frigorifique

Le mélange huile frigorigène/fluide frigorigène R134a attaque certains métaux (tels que le cuivre) et alliages et décompose le matériau de certains flexibles. C'est pourquoi il ne faut utiliser que des pièces de rechange d'origine.
Les tubes et flexibles sont reliés par des raccords vissés ou des connecteurs spéciaux.
  Nota
Pour les raccords vissés, respecter les couples de serrage prescrits, pour les raccords enfichables, utiliser les outils de déverrouillage prévus.
