  Nota
Le haut-parleur d'aigus est intégré au triangle de rétroviseur de chaque porte avant.
La dépose et la repose s'effectuent de façon identique des côtés gauche et droit.


Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Pour pouvoir remplacer un haut-parleur, il faut d'abord déposer le revêtement de porte → Carrosserie - Travaux de montage à l'intérieur ; Groupe de rép.70 ou → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

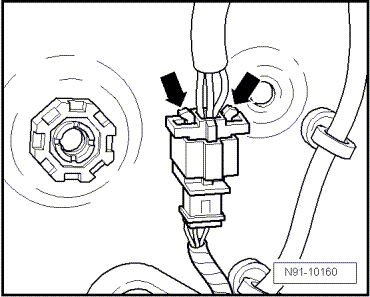

-  Débrancher le connecteur monté sur le câble relié au haut-parleur -flèches-.

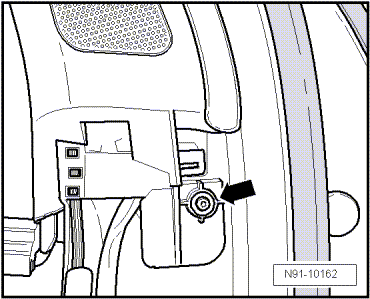

-  Dévisser la vis -flèche-.
-  Déclipser ensemble le revêtement et le haut-parleur.

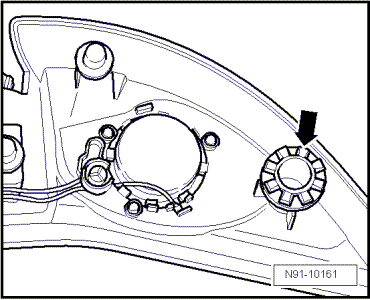

-  Si, après la dépose, le clip en plastique -flèche- reste sur le revêtement, le retirer et l'insérer dans l'emplacement de montage prévu à cet effet sur la porte.
Le revêtement de triangle de rétroviseur ne peut sinon pas être reposé correctement.
Le haut-parleur ne peut être remplacé qu'avec le revêtement de triangle de rétroviseur.


Repose :

La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
