Revue Technique Automobile Volkswagen Golf 5: Revêtement de passage de roue, véhicules 4 portes, sans sac gonflable latéral arrière, 06/2005â–º : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Enjoliveurs de seuils de portes / Revêtement de passage de roue, véhicules 4 portes, sans sac gonflable latéral arrière, 06/2005â–º : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.


Dépose

Déposer la banquette → Chapitre.
-  Rabattre le dossier vers l'avant.

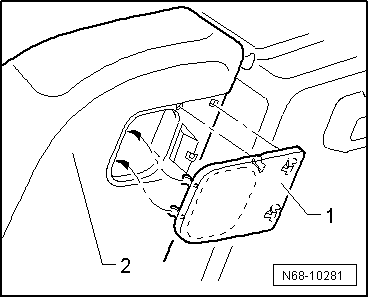

-  Retirer le cache -1- du revêtement de passage de roue -2-.

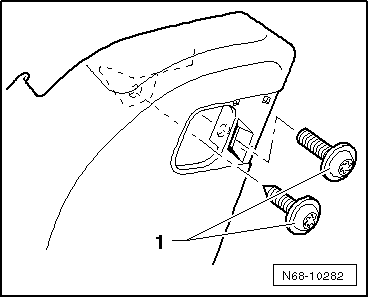

-  Dévisser les deux vis -1- (1,5 Nm).

-  Dévisser l'écrou -1- (3,5 Nm).

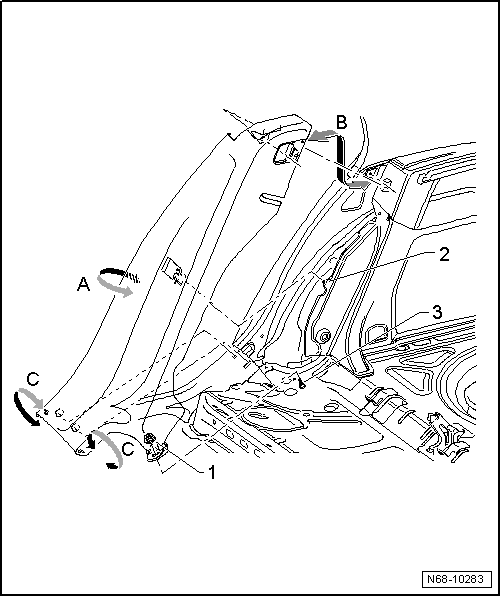

-  Détacher au milieu le revêtement du jonc de joint de porte -flèche A-.
-  Détacher le revêtement du logement dans la zone supérieure -flèche B-.
-  Retirer le revêtement du flasque de carrosserie -2-.
-  Détacher le revêtement des fixations dans la zone inférieure -flèche C-.
-  Détacher le revêtement du pivot -3-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
