Revue Technique Automobile Volkswagen Golf 5: Calculateur du moteur -J623- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Préparation mélange- Injection  électron., gaz / Calculateur du moteur -J623- (Golf, Eos) / Calculateur du moteur -J623- : dépose et repose

En cas de remplacement du calculateur du moteur, brancher le → Lecteur de diagnostic et effectuer la fonction assistée " Remplacer le calculateur ".
Dépose
-  Couper le contact d'allumage.
-  Déposer la face frontale du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

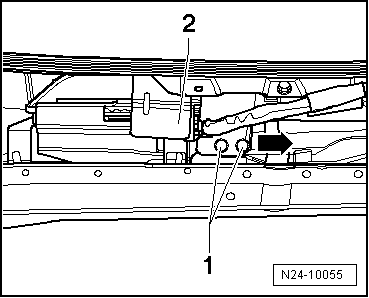

-  Dévisser les vis de fixation -1- et déposer la tôle de recouvrement -2-.

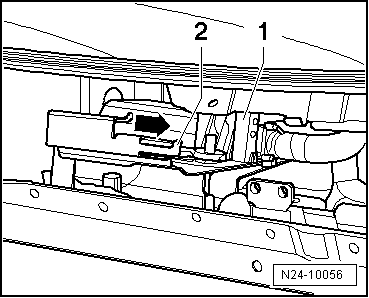

-  Déverrouiller la fiche avant -1- du calculateur du moteur et la débrancher.
-  Soulever légèrement le verrouillage -2- en faisant levier.
-  Extraire ensuite le calculateur du moteur de son support en le poussant dans le -sens de la flèche-.
-  Déverrouiller maintenant la fiche arrière du calculateur du moteur et la débrancher.
Repose
-  Brancher la fiche arrière sur le calculateur du moteur et la verrouiller.
-  Faire glisser le calculateur du moteur sur la tôle de fixation.
-  Brancher maintenant la fiche avant sur le calculateur du moteur et la verrouiller.
-  Reposer la tôle de recouvrement des fiches.

-  Visser les vis de fixation -1- à 10 Nm.
-  En cas de remplacement du calculateur de moteur, effacer les valeurs d'apprentissage et adapter le calculateur du moteur → Lecteur de diagnostic" Fonction assistée ".
-  Interroger la mémoire de défauts ; si nécessaire, éliminer les défauts existants, puis effacer la mémoire de défauts → Lecteur de diagnostic" Assistant de dépannage ".
-  Reposer la face frontale du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
-  Après l'effacement de la mémoire de défauts, il faut générer le code de conformité.
-  Effectuer un essai sur route.
-  Interroger de nouveau la mémoire de défauts du calculateur.
