Revue Technique Automobile Volkswagen Golf 5: Glace arrière non brisée : dépose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glaces collées avec adhérence parfaite / Glace arrière non brisée : dépose

Déposer le revêtement du hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
Déposer le moteur d'essuie-glace arrière → Équipement électrique; Groupe de rép.92

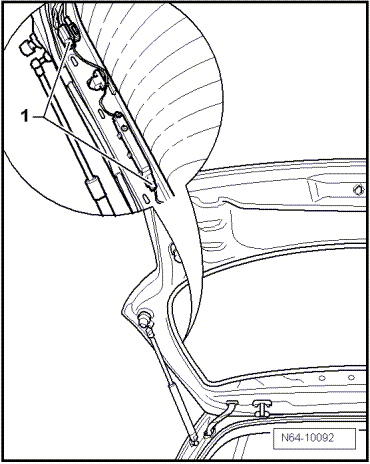

Débrancher les raccords -1- à droite et à gauche pour le dégivrage de glace arrière et l'antenne de glace.

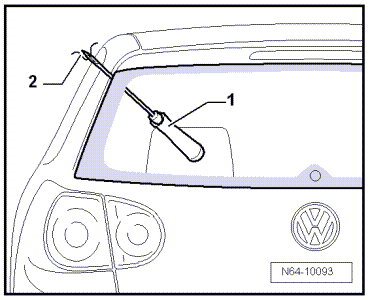

Faire passer l'alêne -V.A.G 1474/2--1- à travers le cordon de colle.
Tirer le fil tranchant -2- vers l'intérieur du véhicule en le faisant passer à travers le mastic-colle à l'aide de l'alêne -V.A.G 1474/2--1-.

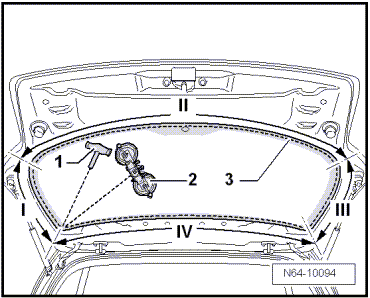

Arrêter l'extrémité du fil tranchant -3- avec la poignée -1- pour empêcher de la tirer vers l'extérieur.
Mettre le fil tranchant -3- en place autour de la glace et introduire également l'autre extrémité du fil tranchant dans l'habitacle.
Attacher l'extrémité du fil tranchant au dispositif d'enroulement -V.A.G 1654--2-.
Mettre le dispositif d'enroulement -V.A.G 1654--2- en " position I ".
Déplacer le dispositif d'enroulement -V.A.G 1654--2- en conséquence et découper la glace.
Pendant la découpe, plaquer le fil tranchant -3- sur la glace à l'aide d'une cale -V.A.G 1474/5-, de manière à se frayer un passage entre le flasque de glace et le tableau de bord.
