Revue Technique Automobile Volkswagen Golf 5: Gicleur : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-glace arrière / Gicleur : remplacement

Dépose :
-  Amener l'essuie-glace en position de repos.
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Rabattre le capuchon du bras d'essuie-glace arrière vers le haut.

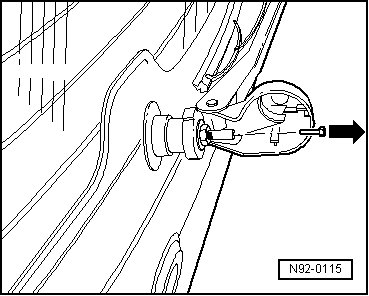

-  À l'aide d'une pince adéquate, extraire le gicleur de l'arbre de bras d'essuie-glace -flèche-.
Repose :
-  L'orifice de giclement étant orienté vers le haut, pousser le gicleur jusqu'en butée dans l'arbre de bras d'essuie-glace.
-  Régler le gicleur → Chapitre.
