Revue Technique Automobile Volkswagen Golf 5: Solution de réparation pour les tuyaux annelés

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Essuie - glace et lave - glace / Réparation des flexibles / Solution de réparation pour les tuyaux annelés

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

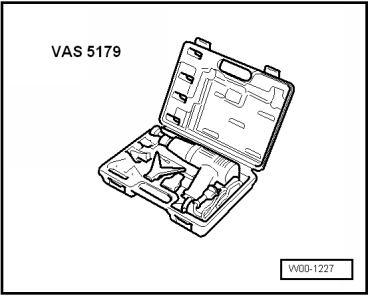

Pulseur d'air chaud -VAS 5179- ou
Pulseur d'air chaud -V.A.G 1416/- ou
Pulseur d'air chaud -VAS 1978/14-
  Nota
Le point de réparation ne doit pas être sollicité en traction ou en flexion.
Si l'endroit endommagé a une longueur supérieure à 20 mm, il faut utiliser un nouveau morceau de tuyau annelé et effectuer deux fois les opérations décrites ci-après.

-  Couper droit l'endroit endommagé sur le tuyau annelé à réparer.
-  Choisir les raccords adéquats -2- et -3- et sélectionner une gaine thermorétractable appropriée en se référant au Catalogue électronique de pièces (ETKA).

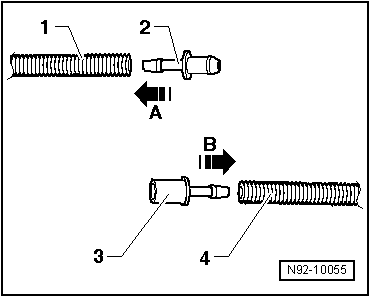

-  Chauffer l'extrémité du tuyau annelé -1-.
-  Enfoncer le raccord -2- dans le tuyau annelé -2- dans le sens de la -flèche A-.
-  Chauffer l'extrémité du tuyau annelé -4-.
-  Enfoncer le raccord -3- dans le tuyau annelé -4- dans le sens de la -flèche B-.

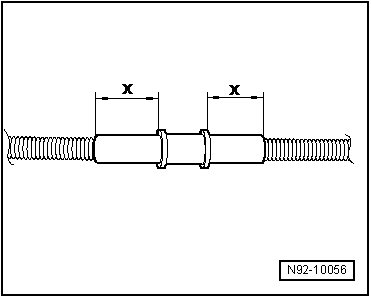

-  Couper la gaine thermorétractable d'une longueur telle que le tuyau annelé soit recouvert sur ses deux extrémités par la gaine rétractable sur une longueur d'au moins 20 mm -cote x-.
-  Enfoncer la gaine thermorétractable sur le tuyau annelé, accoupler les raccords et freiner le point de réparation à l'aide de la gaine thermorétractable.
