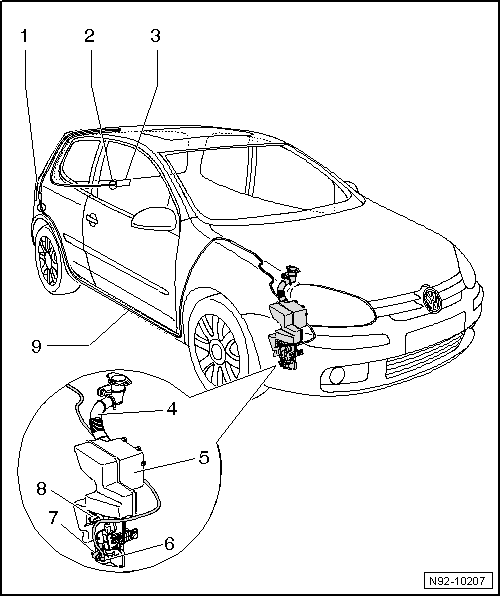

| 1 - | Raccord |
| Point de sectionnement entre le câblage de l'habitacle et le câblage du hayon |
| Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre |
| 2 - | Raccord |
| Raccord au gicleur du lave-glace arrière |
| Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre |
| 3 - | Gicleur du lave-glace arrière |
| Remplacer le gicleur → Chapitre |
| Régler le gicleur → Chapitre |
| 4 - | Tuyau de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs |
| Déposer et reposer → Chapitre |
| 5 - | Réservoir de liquide de lave-glace et de lave-projecteurs |
| Déposer et reposer (véhicules sans chauffage stationnaire) → Chapitre |
| Déposer et reposer (véhicules avec chauffage stationnaire) → Chapitre |
| 6 - | Raccord coudé |
| Raccord sur pompe de lave-glace avant et arrière -V59- |
| Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre |
| 7 - | Pompe de lave-glace avant et arrière -V59- |
| Déposer et reposer → Chapitre |
| 8 - | Transmetteur de niveau de lave-glace/niveau d'eau -G33- |
| Déposer et reposer → Chapitre |
| 9 - | Flexible |
| Réparation des flexibles → Chapitre |
Lave-glace arrière
