Revue Technique Automobile Volkswagen Golf 5: Flasque d'étanchéité de vilebrequin côté volant-moteur (dispositif de montage -T10017-) : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Equipage mobile, pistons / Flasques d'étanchéité et volant-moteur/plateau d'entraînement / Flasque d'étanchéité de vilebrequin côté volant-moteur (dispositif de montage -T10017-) : remplacement

  Nota
Tenir compte des caractéristiques distinctives des flasques d'étanchéité de vilebrequin côté volant-moteur et des dispositifs de montage -T10017- et -T10134- → Chapitre.

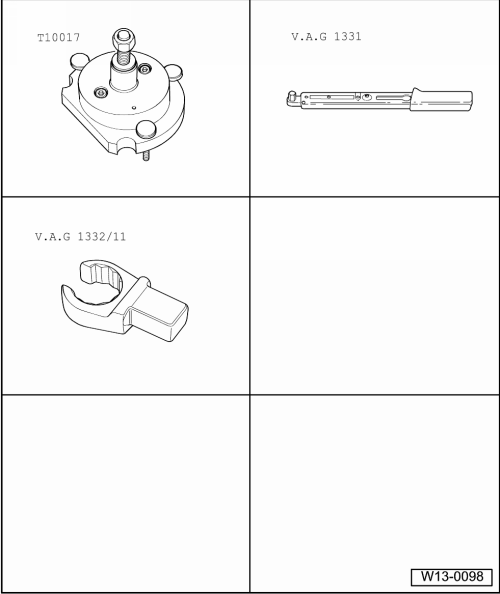

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Dispositif de montage -T10017-
Clé dynamométrique -V.A.G 1331-
Embout de clé dynamométrique 24 mm -V.A.G 1332/11-
Trois vis six pans M6×35 mm
Jauge d'épaisseur
Pied à coulisse

Flasque d'étanchéité avec cible : extraction

  Nota
Pour faciliter la compréhension, les opérations de travail sont décrites dans la situation où le moteur est déposé.
Ces opérations de travail restent les mêmes dans la situation où le moteur est posé et la boîte de vitesses déposée.
Gamme opératoire
Déposer le plateau de pression ou le plateau d'entraînement.
Retirer la plaque intermédiaire.
Amener le moteur au PMH du cylindre 1 → Chapitre.
Déposer le carter d'huile → Chapitre.

Déposer le transmetteur de régime moteur -G28--flèche-.

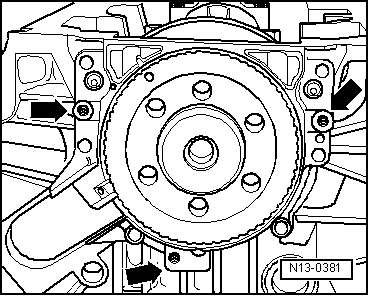

Dévisser les vis de fixation du flasque d'étanchéité.
  Nota
Le flasque d'étanchéité et la cible sont décollés du vilebrequin avec trois vis M6×35 mm.

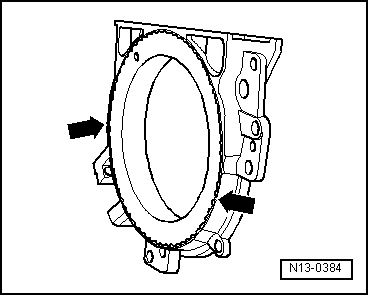

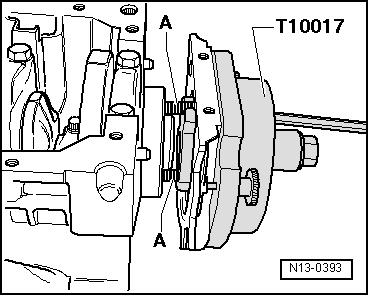

Visser les trois vis M6×35 mm dans les taraudages du flasque d'étanchéité -flèches-.
Visser alternativement (maxi. 180 par vis) les vis dans le flasque d'étanchéité et décoller le flasque d'étanchéité du vilebrequin en même temps que la cible.


Flasque d'étanchéité avec cible : emmanchement

  Nota
Le flasque d'étanchéité à bague-joint en PTFE est doté d'une bague d'appui à lèvre d'étanchéité. Cette bague d'appui remplit le rôle d'une douille de montage et ne doit pas être retirée avant la repose.
Après les avoir prélevés de leur emballage de pièces de rechange, veiller à ne pas désolidariser la cible du flasque. Veiller également à ne pas modifier la position de la cible par rapport au flasque.
Dans le cas du flasque d'étanchéité à bague élastique, la surface d'étanchéité de la cible par rapport au vilebrequin est recouverte d'une couche d'élastomère. Cette couche ne doit en aucun cas entrer en contact avec de la saleté ou de la graisse.
La cible est amenée dans sa position de montage au moment où elle est fixée sur la tige de blocage du dispositif de montage -T10017-.
Le flasque d'étanchéité et la bague-joint constituent un composant indissociable et ne doivent être remplacés qu'en même temps que la cible.
La position de montage du dispositif de montage -T10017- par rapport au vilebrequin est déterminée par un pivot de guidage qui est guidé dans un taraudage du vilebrequin.

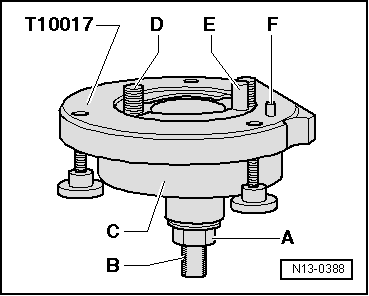

Dispositif de montage -T10017-
A -  Écrou six pans
B -  Surface de serrage
C -  Cloche de montage
D -  Vis à six pans creux
E -  Pivot de guidage
F -  Tige de blocage


A - Flasque d'étanchéité avec cible : montage sur le dispositif de montage -T10017-

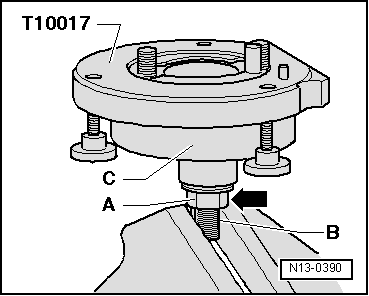

Visser l'écrou six pans -A- jusqu'à ce qu'il arrive à ras de la surface de serrage -B- de la tige filetée.

Serrer dans un étau le dispositif de montage -T10017- au niveau de la surface de serrage -B- de la tige filetée.
Enfoncer la cloche de montage -C- de façon qu'elle repose sur l'écrou six pans -A--flèche-.
  Nota
La pièce intérieure du dispositif de montage et la cloche de montage doivent se trouver dans un même plan.

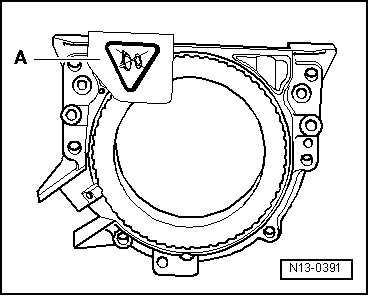

Retirer le clip de sûreté -A- du flasque d'étanchéité neuf.
  Nota
Il faut prendre garde de ne pas retirer la cible du flasque d'étanchéité et de ne pas modifier la position de la cible par rapport au flasque.

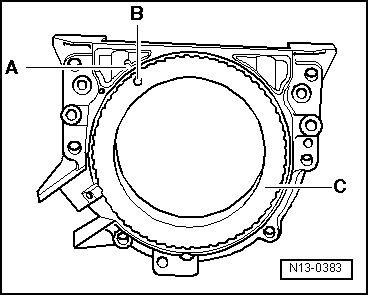

L'alésage de fixation -B- sur la cible -C- doit coïncider avec le repère -A- sur le flasque d'étanchéité.

Placer la face avant du flasque d'étanchéité sur une surface plane et propre.
Enfoncer la cible -A- (la bague d'appui à lèvre d'étanchéité dans le cas de la bague-joint en PTFE) dans le sens de la flèche jusqu'à ce qu'elle vienne en appui sur la surface plane.

L'arête supérieure de la cible et l'arête avant du flasque d'étanchéité doivent coïncider -flèches-.

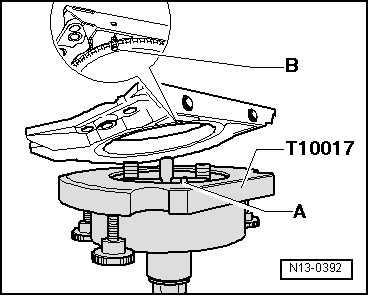

Placer la face avant du flasque d'étanchéité sur le dispositif de montage -T10017- de façon qu'il soit possible d'engager la tige de blocage -A- dans l'alésage -B- de la cible.
  Nota
Veiller à ce que le flasque d'étanchéité repose bien à plat sur le dispositif de montage.

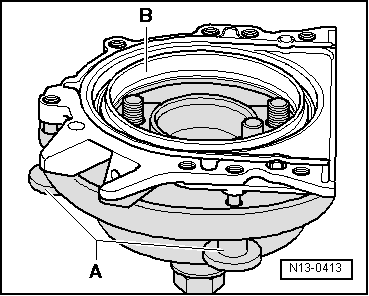

Lors du serrage des trois vis moletées -A-, enfoncer la cible -B- (la bague d'appui à lèvre d'étanchéité dans le cas de la bague-joint en PTFE) sur la surface du dispositif de montage -T10017- de sorte que la tige de blocage ne puisse plus glisser hors de l'alésage de la cible.
  Nota
Veiller à ce que la cible reste fixée dans le dispositif de montage -T10017- lors du montage du flasque d'étanchéité.


B - Dispositif de montage -T10017- : montage avec le flasque d'étanchéité sur le flasque de vilebrequin

Le flasque de vilebrequin doit être exempt de graisse et d'huile.
Le moteur se trouve au PMH du cylindre 1.

Visser l'écrou six pans -A- jusqu'à l'extrémité de la tige filetée.

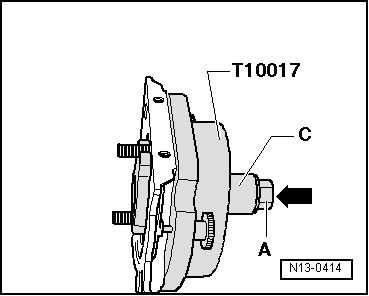

Pousser la tige filetée du dispositif de montage -T10017- dans le sens de la flèche jusqu'à ce que l'écrou six pans -A- soit en appui sur la cloche de montage -C-.
Ajuster la face aplatie de la cloche de montage par rapport à la surface d'étanchéité du carter-moteur orientée vers le carter d'huile.

Visser le dispositif de montage avec les vis à six pans creux -A- sur le flasque de vilebrequin.
  Nota
Visser les vis à six pans creux -A- d'environ 5 tours sur le flasque de vilebrequin.

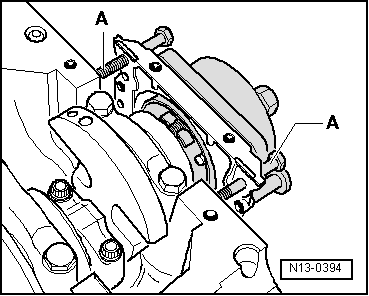

Visser deux vis M6×35 mm -A- dans le bloc-cylindres pour guider le flasque d'étanchéité.


C - Dispositif de montage -T10017- : vissage sur le flasque de vilebrequin

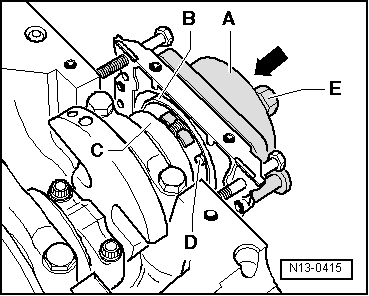

Faire glisser à la main la cloche de montage -A- dans le sens de la flèche jusqu'à ce que la bague d'appui à lèvre d'étanchéité -B- soit en appui sur le flasque de vilebrequin -C-.
  Nota
Lors de la pose, le pivot de guidage -D- du dispositif de montage -T10017- est guidé à travers un taraudage aménagé dans le vilebrequin. De cette manière, la cible est amenée dans sa position de montage définitive.
Maintenir la cloche de montage dans cette position et serrer à la main les deux vis à six pans creux du dispositif de montage.
Visser à la main l'écrou six pans -E- sur la tige filetée jusqu'à ce qu'il soit en appui sur la cloche de montage -A-.


D - Cible : emmanchement sur le flasque de vilebrequin avec le dispositif de montage -T10017

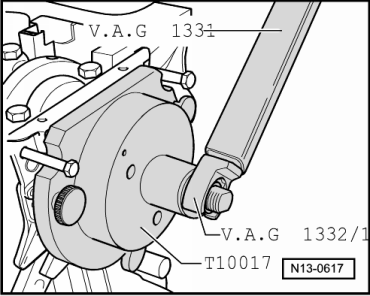

Serrer l'écrou six pans du dispositif de montage -T10017- à l'aide de la clé dynamométrique -V.A.G 1331- et de l'embout de clé dynamométrique de 24 -V.A.G 1332/11-. Couple de serrage : 35 Nm
  Nota
Après le serrage à 35 Nm de l'écrou six pans, un interstice étroit doit subsister entre le bloc-cylindres et le flasque d'étanchéité.


E - Position de montage de la cible sur le vilebrequin : contrôle

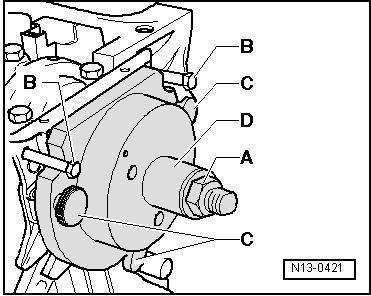

Visser l'écrou six pans -A- jusqu'à l'extrémité de la tige filetée.
Dévisser les deux vis M6×35 mm -B- du bloc-cylindres.
Dévisser les trois vis moletées -C- du flasque d'étanchéité.
Tirer en arrière la cloche de montage -D- du dispositif de montage -T10017- jusqu'à l'écrou six pans -A- (uniquement pour le flasque d'étanchéité à bague élastique).

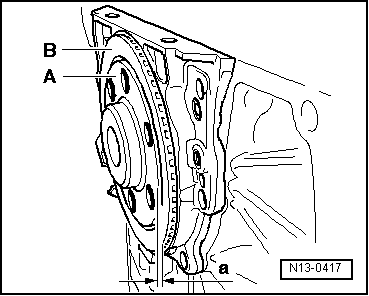

La position de montage de la cible sur le vilebrequin est exacte lorsqu'il y a un écart -a- de 0,5 mm entre le flasque de vilebrequin -A- et la cible -B-.
  Nota
Si le flasque d'étanchéité est muni d'une bague-joint en PTFE, dévisser complètement le dispositif de montage -T10017- et retirer la bague d'appui à lèvre d'étanchéité.
Le flasque de vilebrequin est représenté sans le dispositif de montage -T10017- vissé pour qu'il soit plus facile d'identifier la cote -a-.

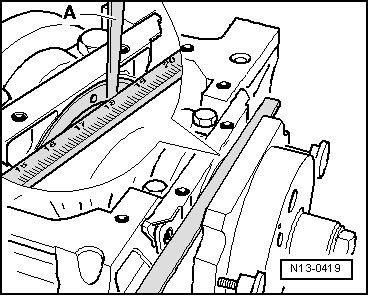

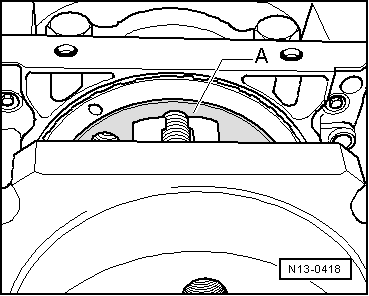

Mettre un pied à coulisse contre le flasque de vilebrequin -A- (zone tramée).

Mesurer l'écart -a- entre le pied à coulisse et la cible à l'aide d'une jauge d'épaisseur -A-.
Si la cote -a- est trop mince :
Rectifier l'emmanchement de la cible → Chapitre.
Si la cote -a- est atteinte :
Déposer le dispositif de montage -T10017-.
Serrer les vis de fixation neuves du flasque d'étanchéité alternativement en diagonale. Couple de serrage : 12 Nm

Reposer le transmetteur de régime moteur -G28--flèche-. Couple de serrage : 5Nm
Reposer le carter d'huile → Chapitre.
Reposer la plaque intermédiaire.
Reposer le plateau d'entraînement en utilisant des vis neuves. Serrer les vis de fixation à 60 Nm + serrage angulaire de 90.


F - Cible : rectification de l'emmanchement

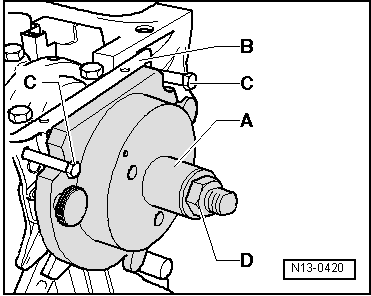

Faire glisser à la main la cloche de montage -A- jusqu'au flasque d'étanchéité -B-.
Visser deux vis M6×35 mm -C- dans le bloc-cylindres pour guider le flasque d'étanchéité -B-.
Visser à la main l'écrou six pans -D- sur la tige filetée jusqu'à ce qu'il soit en appui sur la cloche de montage -A-.

Serrer l'écrou six pans du dispositif de montage à l'aide de la clé dynamométrique -V.A.G 1331- et de l'embout de clé dynamométrique d'ouverture 24 -V.A.G 1332/11-. Couple de serrage : 40 Nm
Contrôler de nouveau la position de montage de la cible sur le vilebrequin → Chapitre.
Si la cote -a- est de nouveau trop mince :
Serrer l'écrou six pans du dispositif de montage à 45 Nm.
Contrôler de nouveau la position de montage de la cible sur le vilebrequin → Chapitre.


Vilebrequin : cotes

Cote de rectification en mm Manetons Ø
Cote d'origine -0,022 47,80 -0,037
Cote I -0,022 47,55 -0,037
Cote II -0,022 47,30 -0,037
B - Dispositif de montage -T10134- : montage avec le flasque d'étanchéité sur le flasque de vilebrequin
Le flasque de vilebrequin doit être exempt de graisse et d'huile. Le moteur se trouve au PMH du cylindre 1.     ...
