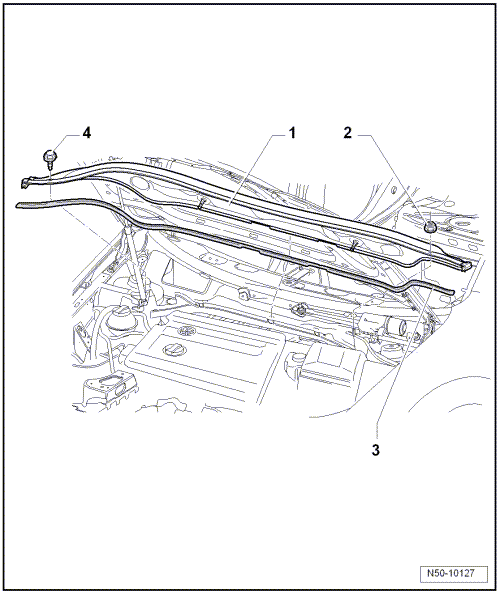

Face frontale du caisson d'eau : vue d'ensemble du montage
| 1 - | Face frontale du caisson d'eau |
| 2 - | Écrou six pans |
| 8 Nm |
| 3 - | Joint de la face frontale du caisson d'eau |
| Veiller à la position correcte du joint au moment de la repose de la face frontale. |
| 4 - | Vis |
| 8 Nm |
