Revue Technique Automobile Volkswagen Golf 5: Lève-glace : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glace de porte avant / Lève-glace : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose du lève-glace droit. La dépose et la repose du lève-glace gauche s'effectuent de façon analogue.
Suivant la version de modèle, 2 ou 4 portes, il faut tenir compte de divergences minimes lors de la dépose et de la repose.

Dépose

-  Déposer la tôle extérieure de porte → Chapitre.
-  Déposer le renfort latéral → Chapitre.
-  Déposer la glace de porte → Chapitre.

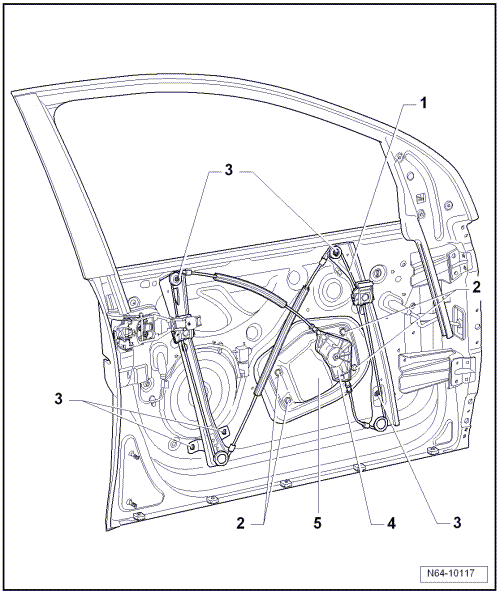

-  Dévisser les vis -2- sur la tôle-support -5-.
-  Dévisser les vis -3- de lève-glace.
-  Retirer de la porte le lève-glace -1- avec l'entraîne-câble -4- et la tôle-support -5- pour le moteur de lève-glace.
-  Débrancher les connecteurs du moteur de lève-glace → Chapitre.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Effectuer un contrôle de fonctionnement avant de reposer la tôle extérieure de porte.
Lève-glace : vue d'ensemble du montage
  Nota La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche. 1 -  Lève-glace Dépos ...
