Revue Technique Automobile Volkswagen Golf 5: Combiné d'instruments : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Cadrans, instruments, SVA / Combiné d'instruments : dépose et repose

  Nota
Avant de procéder au remplacement du combiné d'instruments, il faut dans tous les cas effectuer la procédure décrite sous " Combiné d'instruments : remplacement " afin de consulter les données enregistrées dans le calculateur → Chapitre.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
  Nota
Il n'est pas nécessaire de déposer le volant de direction.
-  Extraire complètement le volant de direction et le bloquer dans la position la plus basse.
-  Déposer la partie supérieure du revêtement de colonne de direction → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

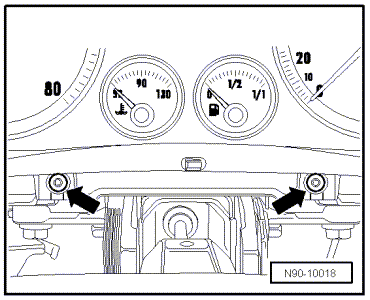

-  Dévisser les vis de fixation -flèches- du combiné d'instruments.
  Nota
Il n'est pas nécessaire de débrancher les connecteurs lors de l'extraction du combiné d'instruments. Le connecteur est monté à demeure dans le véhicule et est automatiquement débranché lors de l'extraction du combiné d'instruments.
-  Extraire le combiné d'instruments du tableau de bord.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
