Revue Technique Automobile Volkswagen Golf 5: Boîte de vitesses : transport

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Boîte de vitesses : transport

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

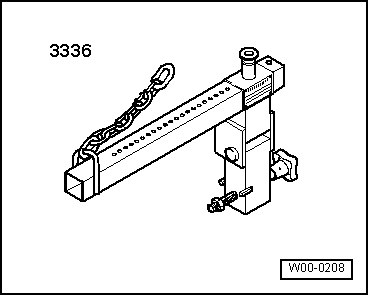

Dispositif de suspension de la boîte de vitesses -3336-

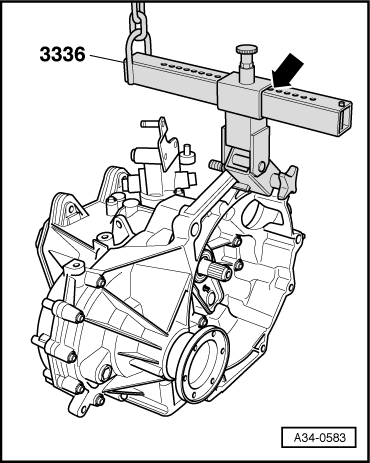

-  Visser le dispositif de suspension de boîte de vitesses -3336- sur le carter d'embrayage.

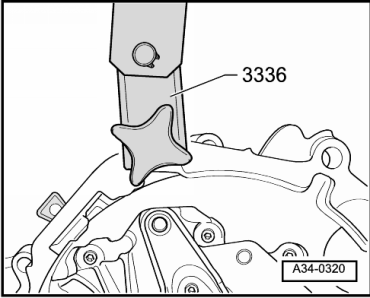

-  Régler le bras porteur de l'élément coulissant avec les pivots de crantage -flèche-.
Nombre des alésages visibles = 6
-  Réceptionner la boîte de vitesses avec la grue d'atelier et le dispositif de suspension de boîte de vitesses -3336-.
-  Mettre la boîte de vitesses de côté, par ex. dans un bac de transport.
