Revue Technique Automobile Volkswagen Golf 5: Dispositif d'embrayage : purge

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Dispositif d'embrayage : purge

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

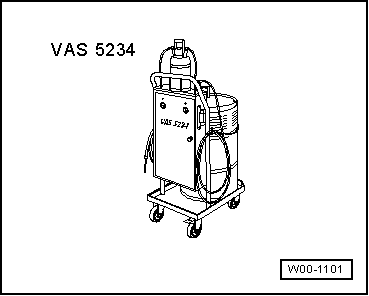

Appareil de remplissage et de purge des freins -VAS 5234- ou

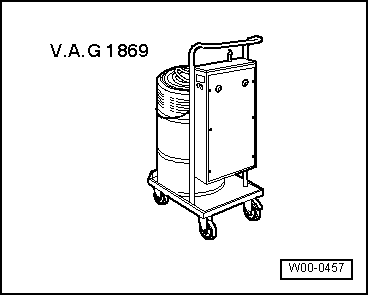

Appareil de remplissage et de purge des freins -V.A.G 1869-
  Nota
Il n'est pas nécessaire de remplir le système auparavant !
Spécification du liquide de frein → Systèmes de freinage; Groupe de rép.47.
-  Déposer l'ensemble du corps de filtre à air si, de ce fait, le cylindre récepteur n'est pas accessible → Groupe de rép.23 ou → Groupe de rép.24.
-  Raccorder l'appareil de remplissage et de purge des freins -VAS 5234- ou -V.A.G 1869-.

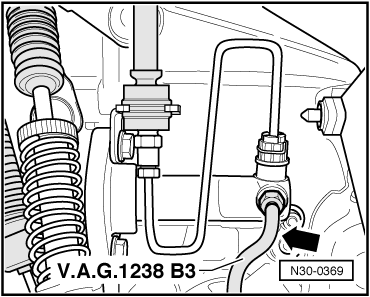

Pour la purge, utiliser le cas échéant le flexible de purge (670 mm de long) -V.A.G 1238/B3-.
-  Relier le flexible de purge au flacon collecteur de l'appareil de purge des freins.

-  Brancher le flexible de purge sur le dispositif de purge -flèche-.
-  Soumettre le système à une pression de 2 bars.
-  Ouvrir la vis de purge.
-  Laisser s'écouler env. 100 cm 3 de liquide de frein.
-  Fermer la vis de purge.
-  Actionner rapidement la pédale de butée en butée 10 à 15 fois.
-  Ouvrir la vis de purge.
-  Laisser s'écouler une nouvelle fois 50 cm3 de liquide de frein.
-  Fermer la vis de purge.
-  Actionner plusieurs fois la pédale d'embrayage à l'issue de la purge.
-  Si nécessaire, reposer l'ensemble du corps de filtre à air → Groupe de rép.23 ou → Groupe de rép.24.
