Revue Technique Automobile Volkswagen Golf 5: Câble Bowden de module d'aide à l'accès (Easy Entry) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Câble Bowden de module d'aide à l'accès (Easy Entry) : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement du siège droit → Chapitre.
-  Déposer le revêtement du siège gauche → Chapitre.
-  Déposer le dossier de siège avant → Chapitre.

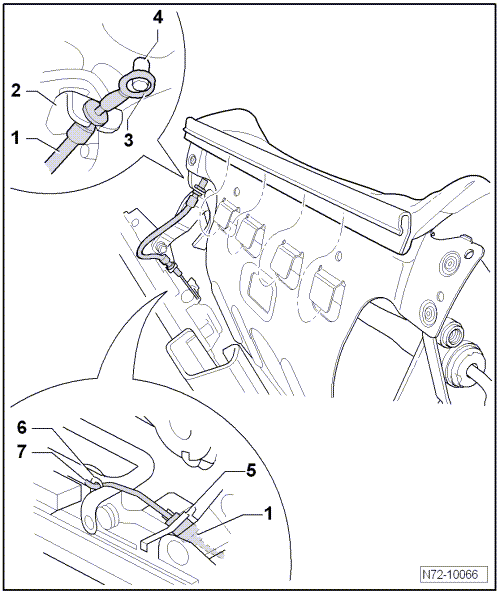

-  Décrocher le câble Bowden -1- du support -2-.
-  Décrocher l'Å“illet -3- de l'axe -4-.
-  Décrocher le câble Bowden -1- du support -5-.
-  Faire sortir l'extrémité du câble Bowden -7- du support -6-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
