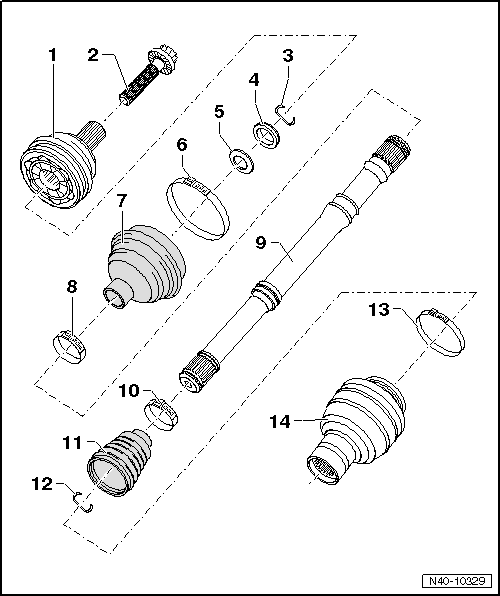

Revue Technique Automobile Volkswagen Golf 5: Demi-arbre de roue avec joint homocinétique VL107 (emmanché) : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Demi-arbre de roue avec joint homocinétique VL107 (emmanché) : vue d'ensemble du montage

1 -  Joint homocinétique extérieur
Ne procéder qu'au remplacement intégral.
Déposer → Anker.
Reposer : emmancher jusqu'en butée sur l'arbre en frappant avec une massette à embouts plastique.
Contrôler → Chapitre
2 -  Vis
Différentes versions
Appariement → Catalogue électronique de pièces de rechange " ETKA "
ATTENTION !   ATTENTION !
Il existe deux sortes de vis douze pans, avec et sans nervures. Caractéristique distinctive → fig.
Lors de la pose de la vis douze pans, il faut toujours tenir compte du type de celle-ci.
Le couple de serrage doit être adapté en conséquence.
Le couple de serrage de la vis douze pans "avec" nervures est de 70 Nm + serrage angulaire de 90, desserrage et serrage → Chapitre.
Le couple de serrage de la vis douze pans "sans" nervures est de 200 Nm + serrage angulaire de 180, desserrage et serrage → Chapitre.
Remplacer après chaque démontage
3 -  Circlips
Remplacer après chaque démontage
Mettre en place dans la gorge de l'arbre.
4 -  Bague d'appui
Position de montage → fig.
5 -  Rondelle-ressort
Position de montage → fig.
6 -  Collier de serrage
Remplacer après chaque démontage
Serrer → fig..
7 -  Soufflet de protection
S'assurer de l'absence de fissures et de traces de frottement.
Matériau : Hytrel (polyélastomère)
8 -  Collier de serrage
Remplacer après chaque démontage
Serrer → fig..
9 -  Demi-arbre de roue
10 -  Collier de serrage
Remplacer après chaque démontage
Serrer → fig..
11 -  Soufflet de protection de joint homocinétique
Matériau : Hytrel (polyélastomère)
Sans orifice de ventilation
S'assurer de l'absence de fissures et de traces de frottement.
12 -  Circlips
Remplacer après chaque démontage
Mettre en place dans la gorge de l'arbre.
13 -  Collier de serrage
Remplacer après chaque démontage
Serrer → fig..
14 -  Joint homocinétique
Ne procéder qu'au remplacement intégral.
Déposer → fig..
Reposer : emmancher jusqu'en butée sur l'arbre en frappant avec une massette à embouts plastique.



Caractéristique distinctive entre la vis douze pans avec nervures et la vis douze pans sans nervures
Les vis douze pans se différencient au niveau de la surface d'appui -flèche A- et -flèche B-.
I -  Vis douze pans avec nervures -flèche A-
II -  Vis douze pans sans nervures -flèche B-
