Revue Technique Automobile Volkswagen Golf 5: Contacteur de température pour évaporateur -E33

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Composants électriques n'étant pas montés sur le circuit frigorifique / Contacteur de température pour évaporateur -E33

Fonctionnement :

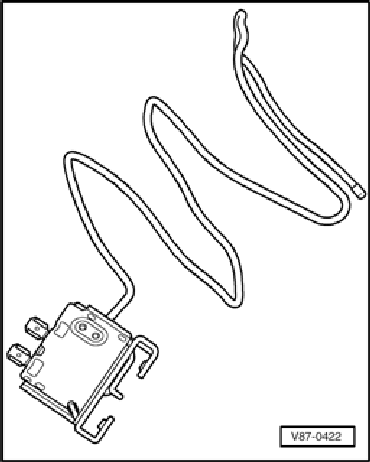

Le contacteur de température pour évaporateur -E33- mesure la température entre les ailettes de l'évaporateur. Il évite l'éventualité de formation du givre entre les ailettes de refroidissement de l'évaporateur en interrompant l'alimentation électrique de l'embrayage électromagnétique du compresseur de climatiseur lorsque la température sur les ailettes chute jusqu'à atteindre le point de congélation de l'humidité de l'air.
La profondeur d'enfoncement de la sonde est repérée ou précisée dans le Manuel de Réparation → Groupe de rép.87.
  Nota
Monté sur les véhicules VW avec entraînement du compresseur de climatiseur par courroie multipistes.
