Revue Technique Automobile Volkswagen Golf 5: Syntoniseur de radio numérique satellitaire : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Syntoniseur de radio numérique satellitaire, pour véhicules destinés aux USA et au Canada / Syntoniseur de radio numérique satellitaire : dépose et repose

Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.

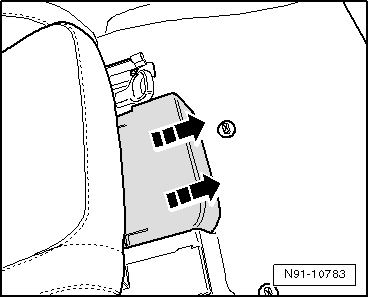

-  Extraire le cache du siège dans le -sens des flèches-.

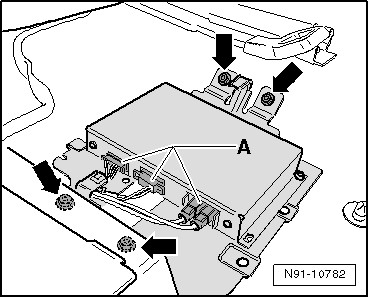

-  Débrancher les connecteurs -A-, puis dévisser les quatre vis -flèches-.
-  Retirer le syntoniseur de radio numérique satellitaire en même temps que sa fixation.

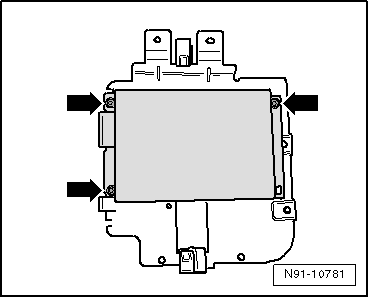

-  Dévisser les vis -flèches- tout en maintenant les écrous sous la fixation, sinon ces derniers tournent en même temps.


Repose :La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
