Revue Technique Automobile Volkswagen Golf 5: Commande de lève-glace, dans la porte du passager avant -E107- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans les portes avant / Commande de lève-glace, dans la porte du passager avant -E107- : dépose et repose

  Nota
L'éclairage pour touche -E107-, qui ne peut pas être remplacé individuellement, est intégré à la commande de lève-glace, dans la porte du passager AV -L76-.
Dépose :
Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
Déposer la partie supérieure de la coquille de la poignée de fermeture → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

Débrancher le connecteur -flèche-.

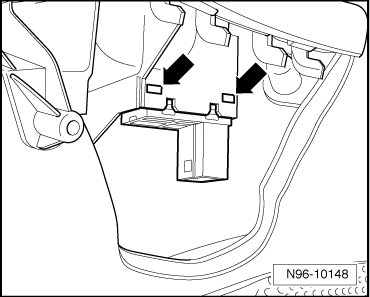

Déverrouiller les ergots de fixation -flèches- et retirer la commande du cadre de montage.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
