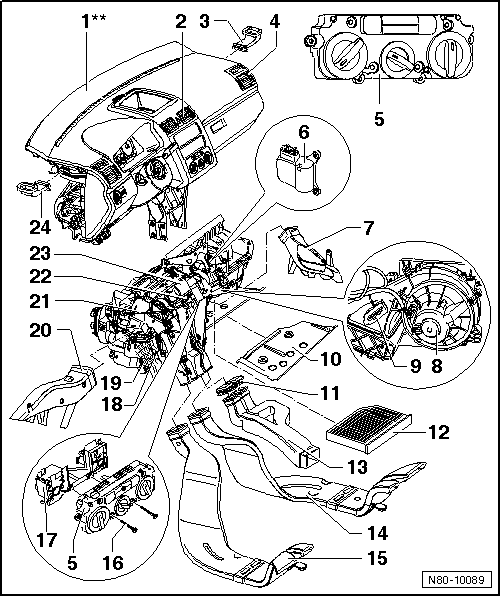

| Avant de procéder à la dépose des composants repérés par **, déconnecter la batterie → Équipement électrique; Groupe de rép.27. |
| 1 - | Tableau de bord ** |
| 2 - | Diffuseur d'air central |
| Déposer le diffuseur d'air → Chapitre |
| 3 - | Diffuseur d'air latéral droit |
| 4 - | Diffuseur d'air droit |
| Déposer le diffuseur d'air → Chapitre |
| 5 - | Régulation d'air chaud et d'air frais |
| Avec commande de volet d'air frais et d'air recyclé -E159- |
| Avec molette de réglage du chauffage du siège du conducteur -E94- et molette de réglage du chauffage du siège du passager avant -E95- |
| Sur les versions avec chauffage d'appoint, en plus avec touche de chauffage immédiat -E537- |
| Déposer la régulation → Chapitre. |
| 6 - | Servomoteur de volet d'air frais et de recyclage d'air -V154- |
| Déposer → Chapitre |
| 7 - | Diffuseur d'air au plancher côté droit |
| Déposer et reposer → Chapitre |
| 8 - | Soufflante d'air frais -V2- |
| Déposer → Chapitre |
| 9 - | Résistance série de soufflante d'air frais avec fusible de surchauffe -N24- |
| Déposer et reposer → Chapitre |
| 10 - | Paroi de séparation d'appareil de chauffage |
| Déposer → Chapitre |
| 11 - | couvercle d'obturation |
| Uniquement sur versions sans guidage d'air vers le diffuseur d'air dans la console centrale, à l'arrière |
| 12 - | Filtre à poussière et à pollen |
| Avec filtre à charbon actif |
| Déposer et reposer → Chapitre |
| 13 - | Ajutage de raccord |
| Pour guidage d'air de la console centrale vers les diffuseurs arrière |
| Pour la dépose, il est nécessaire de déposer la console centrale → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68 |
| 14 - | Conduit d'air vers l'arrière, côté droit, débouchant au niveau du plancher |
| Déposer et reposer → Chapitre |
| 15 - | Conduit d'air vers l'arrière, côté gauche, débouchant au niveau du plancher |
| Déposer et reposer → Chapitre |
| 16 - | Vis de fixation |
| Au nombre de 8 |
| De longueur variable |
| 17 - | Adaptateur de régulation |
| Déposer et reposer → Chapitre |
| 18 - | Résistance chauffante de chauffage d'appoint -Z35- |
| Avec calculateur de chauffage d'appoint à air -J604- |
| Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques. |
| Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint |
| Déposer et reposer → Chapitre |
| 19 - | Échangeur de chaleur |
| Après le remplacement de l'échangeur de chaleur, vidanger le circuit de liquide de refroidissement en intégralité. |
| Déposer et reposer → Chapitre |
| 20 - | Diffuseur d'air au plancher côté gauche |
| Déposer et reposer → Chapitre |
| 21 - | Câble Bowden de volet de mélange d'air |
| Déposer et reposer → Chapitre |
| 22 - | Arbre flexible de répartition d'air |
| Déposer et reposer → Chapitre |
| 23 - | Appareil de chauffage |
| Déposer et reposer → Chapitre |
| Désassembler et réassembler → Chapitre |
| 24 - | Diffuseur d'air latéral gauche |
