Revue Technique Automobile Volkswagen Golf 5: Joint de couvercle : réglage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Joint de couvercle : réglage

S'assurer qu'il y a une contrainte uniforme sur tout le pourtour entre le joint de couvercle -2- et la carrosserie en utilisant un morceau de carton d'environ 0,3 mm d'épaisseur (par ex. une carte de visite). La bande de carton doit rester raide lorsqu'on la fait passer entre le joint de couvercle et la carrosserie.
-  Déposer le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre.

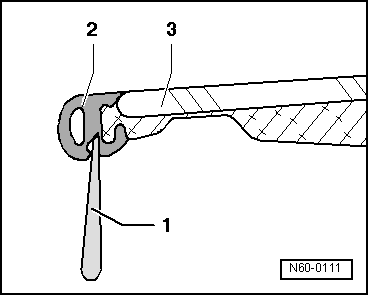

-  Si la tension est trop faible, il est possible d'écarter le joint d'étanchéité de couvercle -2- à l'aide d'une cale de démontage -3409--1-.

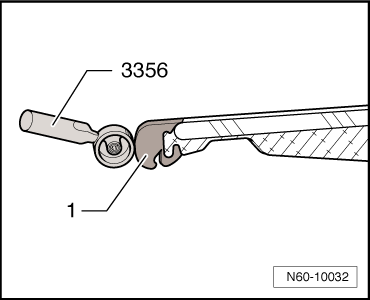

-  Si la précontrainte est trop élevée, comprimer le joint de couvercle -1- avec la roulette à aplatir -3356- sur tout son pourtour.
