Revue Technique Automobile Volkswagen Golf 5: Collage d'une tôle extérieure de porte neuve : consignes de montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Collage d'une tôle extérieure de porte neuve : consignes de montage

  Nota
Si les deux tôles extérieures de porte situées du même côté doivent être remplacées, procéder dans l'ordre indiqué. Il faut d'abord ajuster et coller la tôle extérieure de porte arrière, puis la tôle extérieure de porte avant. Pour ajuster la tôle extérieure de porte arrière par rapport à la tôle extérieure de porte avant, il faut coller les cales de fixation longues.
Si la couche de fond par cataphorèse de la tôle extérieure de porte est endommagée sur la face intérieure, dans la zone de collage, ou si de la peinture se trouve sur cette zone, il faut appliquer du primer sur verre/sur peinture D 009 200 02 dans cette zone.
La colle monocomposant DH 009 100 doit être chauffée pendant 20 minutes dans le réchauffeur de cartouches -V.A.G 1939 A-.
-  Nettoyer à fond les surfaces de portée sur les rails de maintien avec le solvant de nettoyage D 009 401 04.

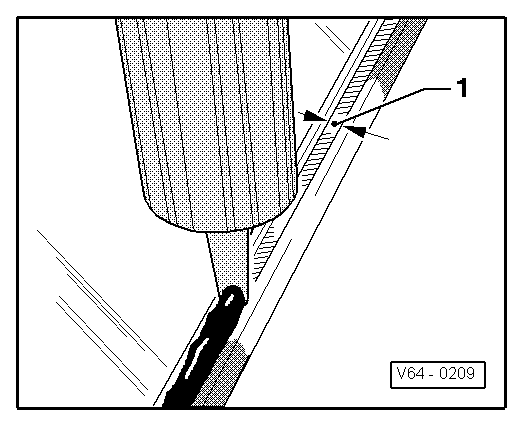

-  Appliquer la colle à l'aide du pistolet à cartouche -V.A.G 1628- sur les surfaces d'application du rail de maintien perpendiculairement au rail.
ATTENTION !   ATTENTION !
Il faut poser la tôle extérieure de porte dans les 10 minutes qui suivent, sinon la colle perd de son adhérence.
Mettre la tôle extérieure de porte en place sur les rails de maintien à l'aide des deux cales de montage, ajuster la tôle avec les cales et la jauge d'épaisseur -3371- et appuyer sur les surfaces sur lesquelles se trouvent les cales de montage jusqu'à ce qu'elles touchent les composants attenants.
Pendant le temps de durcissement, immobiliser la tôle extérieure de porte avec les cales de fixation.
Après la repose, la tôle extérieure de porte doit être alignée par rapport aux autres composants et les jeux d'ouverture doivent être uniformes.
Si le cordon de colle appliqué est trop épais et que la colle se dilate entre le rail de maintien et la tôle extérieure de porte, il faut éliminer la colle.

Rail de maintien : repose
-  Découper, sur la tôle extérieure de porte, le reste du cordon de colle avec une extrême précaution pour le réduire au plus strict minimum sans dé ...

Durée minimale de séchage
  ATTENTION ! Le remplacement de tôles extérieures collées de portes doit se faire conformément à certaines exigen ...
