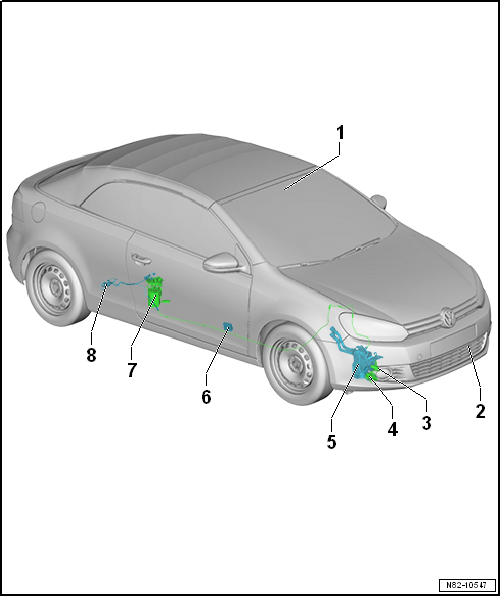

| 1 - | Antenne de téléphone, de système de navigation, de chauffage stationnaire -R66- |
| Pour les véhicules avec chauffage stationnaire/d'appoint et radiocommande. |
| Déposer et reposer → Communication; Groupe de rép.91 |
| 2 - | Détecteur de température extérieure -G17- |
| Contrôler : Lecteur de diagnostic |
| Déposer et reposer → Chapitre |
| 3 - | Système d'échappement |
| De chauffage stationnaire/d'appoint |
| Déposer et reposer → Chapitre |
| 4 - | Pompe de circulation -V55- |
| Emplacement de montage du chauffage stationnaire/d'appoint. |
| Déposer et reposer → Chapitre |
| 5 - | Chauffage stationnaire/d'appoint Thermo Top V/Vlies |
| Avec calculateur de chauffage d'appoint -J364- |
| Emplacement de montage : sous le pare-chocs avant, du côté droit. |
| Déposer et reposer → Chapitre |
| 6 - | Récepteur d'ondes radio pour chauffage d'appoint à eau -R149- |
| Déposer et reposer → Chapitre |
| 7 - | Unité d'alimentation en carburant |
| avec transmetteur d'indicateur de niveau de carburant -G- |
| Déposer et reposer → Groupe de rép.20 |
| 8 - | Pompe de dosage -V54- |
| Emplacement de montage : côté droit du réservoir à carburant. |
| Alimentation en carburant du chauffage stationnaire/d'appoint → Chapitre. |
| Il est tout à fait possible que la pompe de dosage émette un cliquettement audible, sans pour autant débiter du carburant en raison de la présence d'air dans l'ajutage d'admission. Le calculateur se coupe alors durablement. Interroger la mémoire d'événements à l'aide du lecteur de diagnostic, autodiagnostic du chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé). Effacer la mémoire d'événements et effectuer un diagnostic des actionneurs sur le chauffage stationnaire/d'appoint Thermo Top V/Vlies. |
| Déposer et reposer → Chapitre |
| Contrôler le débit de carburant → Chapitre |
