Revue Technique Automobile Volkswagen Golf 5: Chargeur de batteries -VAS 5095 A- : description de l'appareil

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Alimentation courant démarreur- GRA / Batterie : recharge / Chargeur de batteries -VAS 5095 A- : description de l'appareil

Le chargeur de batteries -VAS 5095- est approprié pour la charge de toutes les batteries de 12 V dans le Groupe Volkswagen.
La recharge de la batterie s'effectue sans pointes de courant et de tension. Ainsi, l'électronique de bord n'est pas affectée. Durant la recharge, la batterie peut rester embarquée dans le véhicule et il n'est pas nécessaire de la déconnecter du réseau de bord.

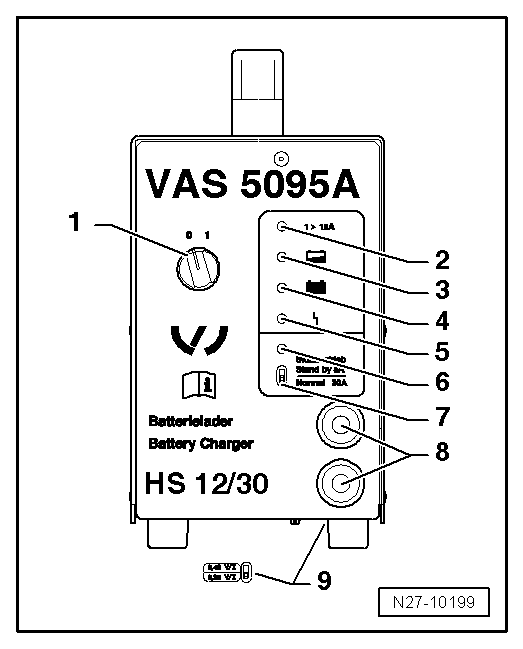

Chargeur de batteries -VAS 5095 A-
1 -  Commutateur MARCHE/ARRÊT (0 = chargeur à l'ARRÊT)
2 -  Indicateur de courant de charge (I > 12 A)
3 -  Témoin de courant de charge : batterie partiellement chargée > 90%
4 -  Maintien de la charge ; le témoin vert s'allume lorsque la batterie est chargée
5 -  Témoin de défaut
6 -  Témoin de mode " soutien "
7 -  Inverseur mode " soutien " / mode normal
8 -  Câbles de charge, pince de charge rouge " + ", pince de charge noire " - "
9 -  Inverseur de type de batterie (sur la face inférieure du chargeur)

Batterie : recharge
  ATTENTION ! Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chap ...

Batterie : recharge avec le chargeur de batteries -VAS 5095 A
  ATTENTION ! Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chap ...
