Revue Technique Automobile Volkswagen Golf 5: Casier de rangement avec port USB : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Port USB pour clés USB et lecteurs MP3 / Casier de rangement avec port USB : dépose et repose

Le casier de rangement contenant le port USB est intégré à l'accoudoir central relevable.

Outils spéciaux, appareils de contrôle, de mesure et matériel nécessaires

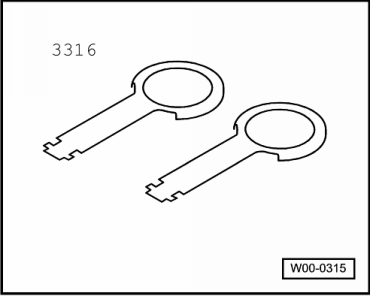

-3316- Élément d'extraction d'autoradio
L'élément d'extraction d'autoradio -3316- se compose de deux éléments identiques.


Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Ouvrir entièrement l'accoudoir central relevable.
Retirer, si nécessaire, le support de mémoire raccordé ou sa liaison par câble du port USB.

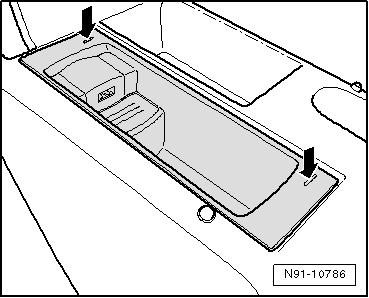

Enfoncer les extracteurs dans les fentes aménagées -flèches-.
Par souci de clarté, le casier de rangement est représenté à l'état déposé pour l'étape suivante.

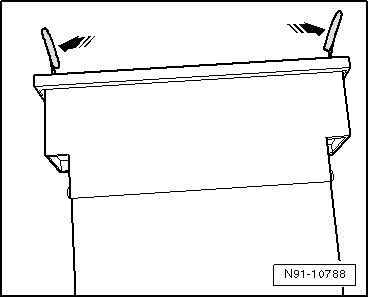

Écarter les extracteurs dans le -sens des flèches-, afin de déverrouiller parfaitement le mécanisme de verrouillage. Puis, extraire l'insert complet de l'accoudoir central en maintenant les extracteurs poussés en direction inverse.
Débrancher le connecteur.

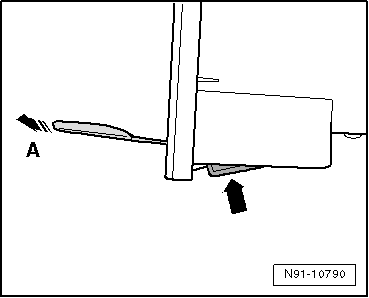

Sur l'insert déposé, comprimer le ressort dans le -sens de la flèche- tout en retirant l'extracteur dans le -sens de la flèche A-.


Repose :

La repose s'effectue de façon analogue, dans le sens inverse de la dépose.
Mettre en place l'insert dans l'accoudoir central de sorte que le port USB se trouve à l'arrière.
Remarques générales
Pour la Golf, VW Individual peut fournir en option un " port USB " permettant de raccorder des supports de stockage USB (clés USB ou lecteurs MP3). ...

Connecteur sur le port USB : vue d'ensemble
1 -  Data In (ici sortie) 2 -  Data Clock 3 -  Alimentation en tension, borne 31 ...
