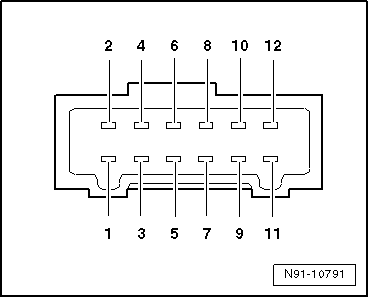

Revue Technique Automobile Volkswagen Golf 5: Connecteur sur le port USB : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Port USB pour clés USB et lecteurs MP3 / Connecteur sur le port USB : vue d'ensemble

1 -  Data In (ici sortie)
2 -  Data Clock
3 -  Alimentation en tension, borne 31
4 -  Data Out (ici entrée)
5 -  Libre
6 -  Alimentation en tension, borne 30
7 -  Signal audio BF droit, positif
8 -  Câble de commande, positif, piloté depuis la radio
9 -  Signal audio BF, négatif
10 -  Signal audio BF gauche, positif
11 -  Libre
12 -  Libre
