Revue Technique Automobile Volkswagen Golf 5: Capteurs de collision dans le passage de roue arrière, véhicules 4 portes : dépose et repose (Golf 2004 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Capteurs de collision / Capteurs de collision dans le passage de roue arrière, véhicules 4 portes : dépose et repose (Golf 2004 â–º)

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.


Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Déconnecter la batterie → Groupe de rép.27.
Déposer la banquette → Chapitre.
Véhicules ►06/2005
Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
Sans sac gonflable latéral arrière → Chapitre
Déposer le revêtement de passage de roue, véhicules 4 portes → Chapitre.
Véhicules avec sac gonflable latéral arrière 06/2005►
Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
Déposer le revêtement de passage de roue, véhicules 4 portes → Chapitre.
Véhicules sans sac gonflable latéral arrière 06/2005►
Déposer le revêtement de passage de roue, véhicules 4 portes sans sac gonflable latéral arrière → Chapitre.

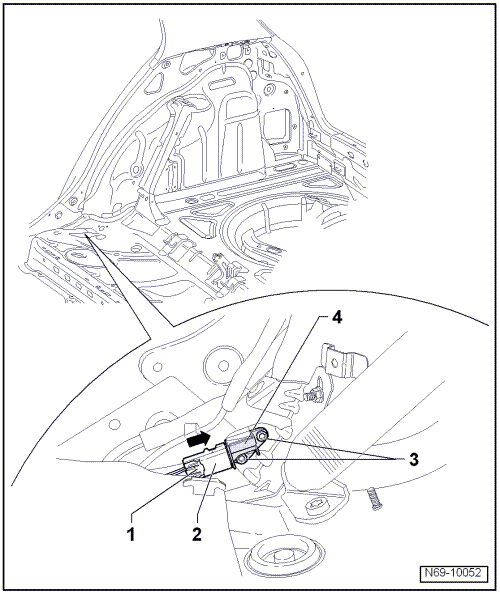

Enfoncer la sûreté de fiche -1- vers l'arrière -flèche- et débrancher la fiche -2- du capteur de collision -4-.
Dévisser les deux vis -3- (9 Nm).

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
Reconnecter la batterie → Groupe de rép.27.
