Revue Technique Automobile Volkswagen Golf 5: Capteur de pression de pneu : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Roues, pneus, cjntrlôlt de géométrie / Système de contrôle de la pression des pneus (RDK) / Capteur de pression de pneu : dépose et repose

Dépose

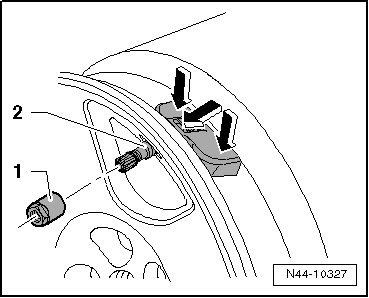

-  Dévisser l'écrou-raccord -1-.
-  Retirer le capteur de pression du pneu-2- du puits de jante.
Repose
Prudence !   Prudence !
Avant le montage du capteur de pression de pneu, nettoyer le trou de la valve.

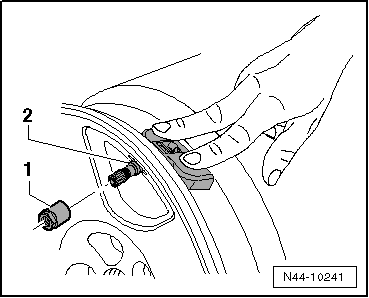

-  Mettre en place le capteur de pression du pneu-2- muni du joint neuf et de la rondelle d'étanchéité neuve et l'enfoncer dans la roue à disque (jante) de la jante aux emplacements repérés par des -flèches-.
-  Enfoncer le capteur de pression du pneu-2- dans la roue à disque (jante) de la jante aux emplacements repérés par des -flèches-.
Visser de l'extérieur l'écrou-raccord -1- sur le capteur de pression du pneu.

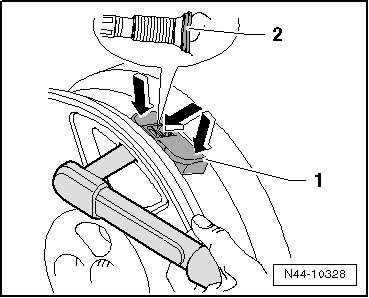

-  Enfoncer le capteur de pression de pneu-1- dans le puits de jante aux emplacements repérés par des -flèches- et serrer l'écrou-raccord à 8 Nm.
Prudence !   Prudence !
Ne serrer l'écrou-raccord qu'au couple prescrit.
La rondelle d'étanchéité -2- se déforme légèrement lors du serrage.
La rondelle d'étanchéité ne doit être montée qu'une seule fois. À chaque nouveau montage, la rondelle d'étanchéité ainsi que le joint en caoutchouc doivent être remplacés par des pièces neuves.
Il est interdit de resserrer l'écrou-raccord car le joint est alors endommagé, ce qui peut provoquer des défauts d'étanchéité.

Couple de serrage
Composant Couple de serrage
Écrou-raccord sur capteur de pression du pneu 8 Nm
