Revue Technique Automobile Volkswagen Golf 5: Capteur d'occupation du siège, côté passager avant -G128- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Capteur d'occupation du siège, côté passager avant -G128- : dépose et repose

ATTENTION !   ATTENTION !
En cas de remplacement du capteur d'occupation du siège, côté passager avant -G128-, remplacer aussi systématiquement le rembourrage d'assise de siège avant !
Dépose
Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement droit de siège avant → Chapitre.
Véhicules avec sièges à réglage manuel
-  Déposer le revêtement du siège gauche → Chapitre.
-  Déposer l'étrier et le levier de réglage de siège avant → Chapitre.
Véhicules avec sièges à réglage électrique
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
-  Déposer le support et l'étrier du siège à réglage électrique → Chapitre.
Tous les véhicules
-  Déposer le logement de tiroir de siège avant → Chapitre
  Nota
Sur les véhicules équipés d'une trappe de chargement, il suffit de rabattre le dossier en avant (sa dépose n'est pas nécessaire).
-  Déposer le dossier de siège avant → Chapitre.
-  Déposer la garniture et le rembourrage d'assise de siège avant → Chapitre.

ATTENTION !   ATTENTION !

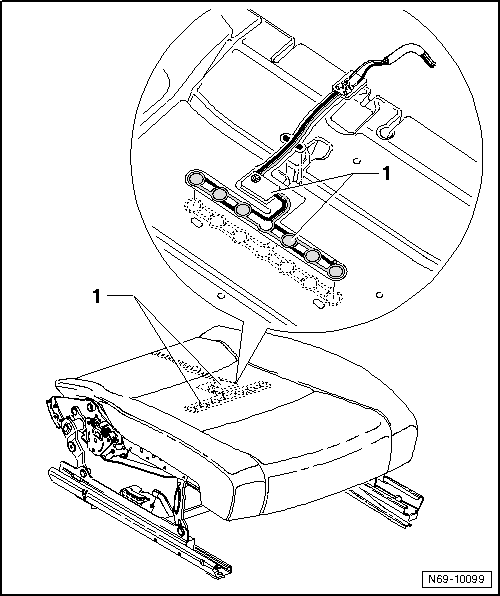

Le capteur d'occupation du siège, côté passager avant -G128--1- est collé de manière indissociable au rembourrage du coussin de siège. Une dépose et repose individuelles ne sont pas autorisées ; le capteur doit être remplacé avec le rembourrage.

Repose

Repose

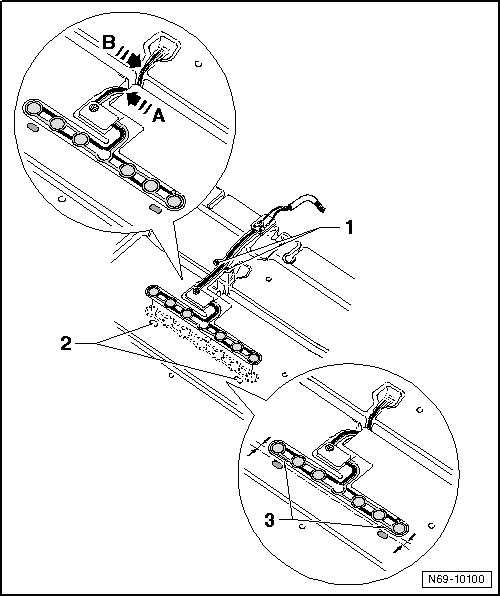

Enfoncer le câblage dans le conduit arrière du rembourrage, au niveau des aides de positionnement -1-.
-  Enfoncer le câblage dans l'évidement du rembourrage, au niveau des -flèches A et B-.
-  Ajuster les aides de positionnement du capteur -3- sur les aides de positionnement du rembourrage -2-.
Prudence !   Prudence !
Lors de cette opération, il faut veiller à ce que la distance du capteur par rapport aux aides de positionnement -2- soit constante -flèches-.

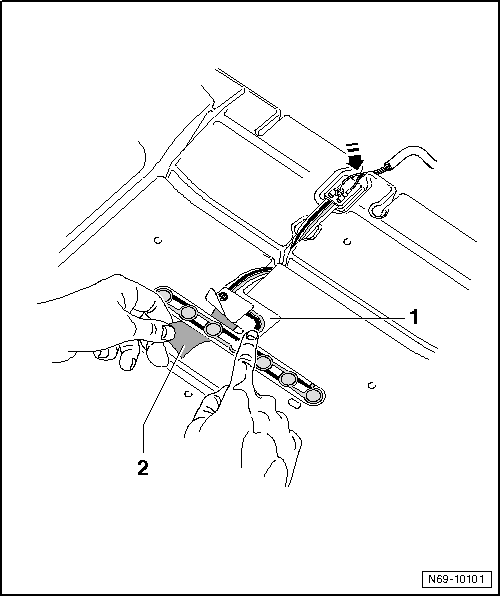

-  Immobiliser de la main droite le capteur ajusté -1-, retirer le film de protection de la bande adhésive -2- et coller le capteur sur le rembourrage.
-  Enfoncer le câblage dans l'évidement du rembourrage, à l'arrière -flèche-.
-  Raccorder le câblage au réseau de bord.

La repose des composants restants s'effectue de façon analogue, dans l'ordre inverse de la dépose.
-  Après la pose, effectuer un contrôle du fonctionnement, le contact d'allumage étant mis
