Revue Technique Automobile Volkswagen Golf 5: Armature d'appui lombaire manuelle : dépose et repose (Golf 2009 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Armature d'appui lombaire manuelle : dépose et repose (Golf 2009 â–º)

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.
Dépose
-  Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement du siège droit → Chapitre.
-  Déposer le revêtement du siège gauche → Chapitre.
-  Déposer le dossier de siège avant → Chapitre.
-  Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le levier de réglage de l'appui lombaire → Chapitre.
-  Déposer la garniture et le rembourrage de dossier de siège avant → Chapitre.

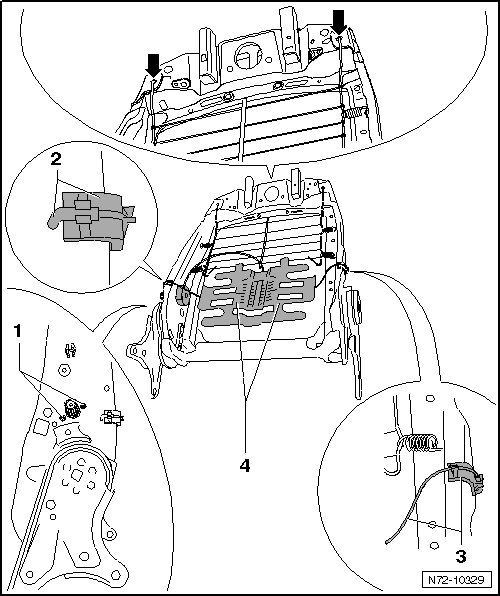

-  Dévisser les deux vis -1- de la commande (1,5 +- 1 Nm).
-  Décrocher les fixations latérales -2- et -3- du cadre de dossier.
-  Décrocher les ressorts latéraux.
-  Retirer l'appui lombaire -4- des logements supérieurs -flèches- situés dans le cadre de dossier.

Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
