Revue Technique Automobile Volkswagen Golf 5: Bras transversal inférieur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en acier et porte-fusée en aluminium) / Bras transversal inférieur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → Chapitre.

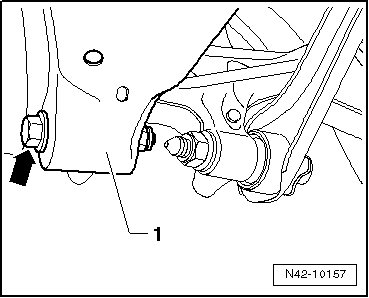

-  Dévisser la vis -flèche- du bras transversal inférieur -1-.

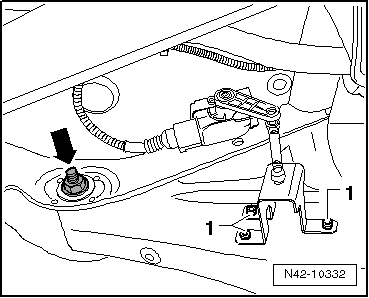

Véhicules dotés du réglage dynamique du site des projecteurs

-  Dévisser les vis -1- du bras transversal inférieur.
Suite des opérations pour tous les véhicules
-  Repérer, par ex. au crayon-feutre, la position de la vis à excentrique -flèche- par rapport au berceau.
-  Décrocher le système d'échappement à l'arrière et l'abaisser.
-  Dévisser la vis -flèche-.
-  Retirer le bras transversal inférieur.
Repose
-  Mettre en place le bras transversal inférieur sur le véhicule et serrer les vis à la main.
Les vis du bras transversal ne peuvent être vissées que lorsque la cote " a " est atteinte → fig. !

-  Visser le bras transversal supérieur et serrer l'écrou neuf -flèche- uniquement au couple prescrit.
-  Tenir compte du repère effectué sur la vis à excentrique -flèche- par rapport au berceau.
-  Raccrocher le système d'échappement à l'arrière.
Véhicules dotés du réglage dynamique du site des projecteurs
-  Revisser les vis -1- du bras transversal inférieur.
Suite des opérations pour tous les véhicules

-  Serrer la vis -flèche- du bras transversal inférieur -1-.
-  Reposer le ressort hélicoïdal → Chapitre.
-  Reposer la roue et la serrer → Chapitre.
-  Effectuer un contrôle de géométrie → Chapitre.

Couples de serrage
Composant Couple de serrage
Bras transversal inférieur sur porte-fusée
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
90 Nm et serrage angulaire de 90
Bras transversal inférieur sur berceau
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
