Revue Technique Automobile Volkswagen Golf 5: Huile de boîte de vitesses : contrôle

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Huile de boîte de vitesses : contrôle

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

Clé dynamométrique -V.A.G 1331-

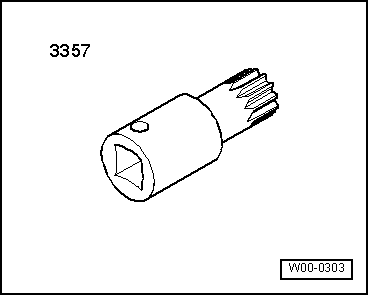

Douille -3357-
ou
Douille pour clé à six pans creux de 17
Huile de boîte → Catalogue électronique de pièces de rechange " ETKA ".
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

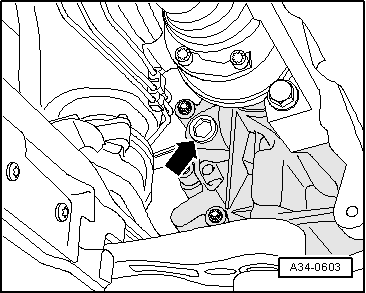

-  Dévisser complètement la vis destinée au contrôle de l'huile de boîte -flèche-.
Le niveau d'huile est correct lorsque la boîte de vitesses est remplie jusqu'au bord inférieur de l'orifice de remplissage d'huile.
-  Serrer la vis -flèche- au couple prescrit → fig..
En cas de nouveau remplissage, tenir compte des points suivants :
-  Dévisser la vis -flèche-.
-  Remplir avec de l'huile de boîte jusqu'au bord inférieur de l'orifice de remplissage.
-  Visser la vis -flèche-.
-  Lancer le moteur, engager une vitesse et faire tourner la boîte pendant 2 minutes environ.
-  Arrêter le moteur et dévisser complètement la vis -flèche-.
-  Remplir de nouveau avec de l'huile de boîte jusqu'au bord inférieur de l'orifice de remplissage.
-  Serrer la vis -flèche- au couple prescrit → fig..

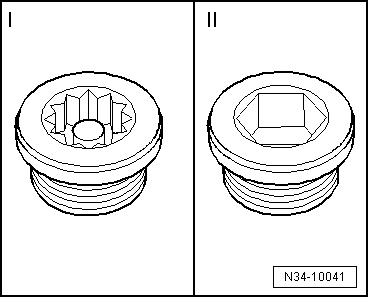

Différentes versions de vis de remplissage et de vidange d'huile
I - Vis de remplissage et de vidange d'huile avec multipans creux 25 Nm
II - Vis de remplissage et de vidange d'huile avec six pans creux 30 Nm
-  Reposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
