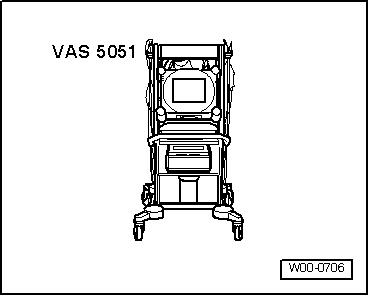

| Avant les travaux de remise en état sur le mécanisme de direction électromécanique, il faut déterminer le plus précisément possible la cause du dommage avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- dans les fonctions " Assistant de dépannage ", " Autodiagnostic du véhicule " et " Métrologie ". |
Composants électriques
Volant de directionSupport du " lecteur iPOD " : dépose et repose
Dépose :
-
Saisir le rangement à l'intérieur et le retirer dans le
-sens des flèches-.
-
Débrancher le connecteur du support sous le rangement.
Repose :
...
Porte-fusée et bras longitudinal : vue d'ensemble du montage (transmission
intégrale, berceau en acier et porte-fusée en aluminium)
La -flèche- indique le sens de la
marche.
1 -
Palier de fixation
2 -
Cache
3 -
Vis
M12 x 1,5 x 80
90 Nm et serrage angulaire de 90
Remp ...
Rail de maintien : dépose
Prudence !
Les opérations suivantes doivent être effectuées
très soigneusement. Étant donné que la tôle extérieure
de porte va être réutilisée, il faut éviter les bosses
et les rayures.
...
