Revue Technique Automobile Volkswagen Golf 5: Adaptateur du support : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Support du " lecteur iPOD " de marque " Apple " / Adaptateur du support : dépose et repose

Pour adapter le support du " lecteur iPOD " aux différentes tailles d'appareil, il existe plusieurs adaptateurs que l'on insère individuellement dans le support.

Repose :

Pour l'utilisation du " lecteur iPOD " classique et du " lecteur iPOD Photo ", procéder comme suit :
Les petits adaptateurs permettent de compenser la différence d'épaisseur des " lecteurs iPOD " classiques et du " lecteur iPOD Photo ".

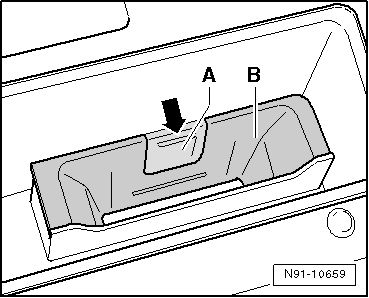

-  Enfoncer l'adaptateur -A- dans l'adaptateur -B- jusqu'en butée dans le -sens de la flèche-.
  Nota
L'adaptateur -A- existe en différentes épaisseurs. Pour savoir quel adaptateur doit être utilisé pour tel appareil, consulter la → Notice d'Utilisation.
Pour l'utilisation du " lecteur iPOD mini ", procéder comme suit :

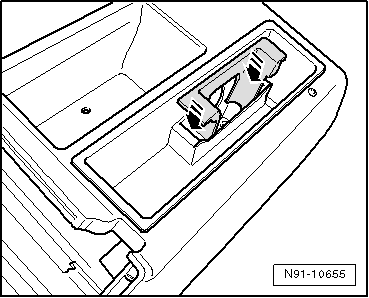

-  Enfoncer l'adaptateur dans le logement du support jusqu'en butée dans le -sens des flèches-.


Dépose :

La dépose s'effectue de façon similaire dans l'ordre inverse.

Support du " lecteur iPOD " : vue d'ensemble
1 -  " Lecteur iPOD " " Lecteur iPOD " version "classique" des 3e et 4e générations " Lecteur iPOD " version "mini" ou ...

Support du " lecteur iPOD " : dépose et repose
Dépose : -  Saisir le rangement à l'intérieur et le retirer dans le -sens des flèches-. -  Débrancher le connecteur d ...
