Dépose

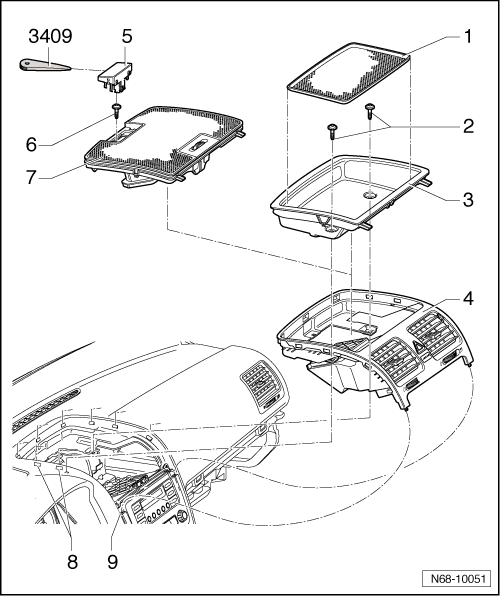

Extraire le tapis de fond de rangement -1- du rangement.
Dévisser les deux vis -2- (1,5 Nm).
Extraire le rangement -3- du diffuseur d'air -4-.
Véhicules avec Climatronic
Les composants -5-, -6-, -7-, -8- et -9- n'existent que sur les véhicules avec Climatronic.
Déposer et reposer les diffuseurs d'air centraux de tableau de bord (véhicules avec Climatronic) → Chapitre.


  Nota
Sur les véhicules sans Climatronic, les deux vis -1- sont déjà déposées à cet endroit.

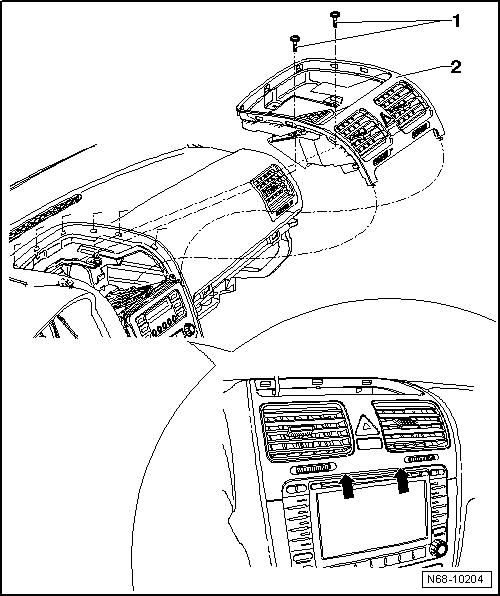

Introduire deux cales de démontage -3409- dans l'interstice inférieur du diffuseur d'air -flèches- et faire sortir le diffuseur d'air de ses logements dans le tableau de bord en le poussant vers le haut.
Actionner les crans correspondants et débrancher les câbles de commande de signal de détresse et du témoin de désactivation du sac gonflable côté passager avant.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
