Revue Technique Automobile Volkswagen Golf 5: Évaporateur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Composants du circuit frigorifique / Évaporateur

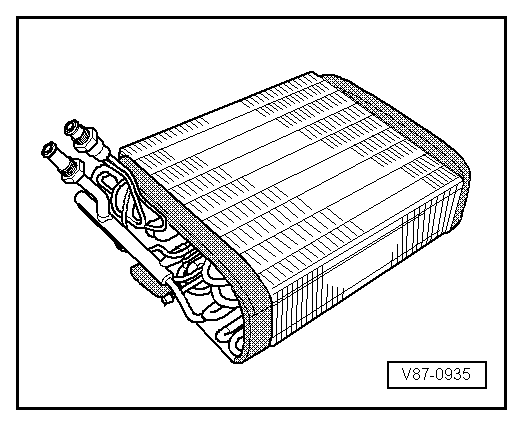

Le fluide frigorigène liquide s'évapore dans les serpentins de l'évaporateur. La chaleur nécessaire est prélevée dans l'air passant sur les ailettes de l'évaporateur. L'air est refroidi. Le fluide frigorigène s'évapore et est aspiré avec la chaleur absorbée par le compresseur de climatiseur.
Une quantité précise de fluide frigorigène est acheminée à l'évaporateur via un étrangleur ou un détendeur thermostatique. Sur les systèmes dotés d'un détendeur thermostatique, le débit est régulé de sorte que seul du fluide frigorigène à l'état gazeux soit délivré à la sortie de l'évaporateur.
