Revue Technique Automobile Volkswagen Golf 5: " Système intégré d'autoradio et de navigation 2 " avec écran multifonction (MFD) : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes intégrés d'autoradio et de navigation " RNS MFD 2 " et " RNS MFD 2 DVD " / " Système intégré d'autoradio et de navigation 2 " avec écran multifonction (MFD) : vue d'ensemble

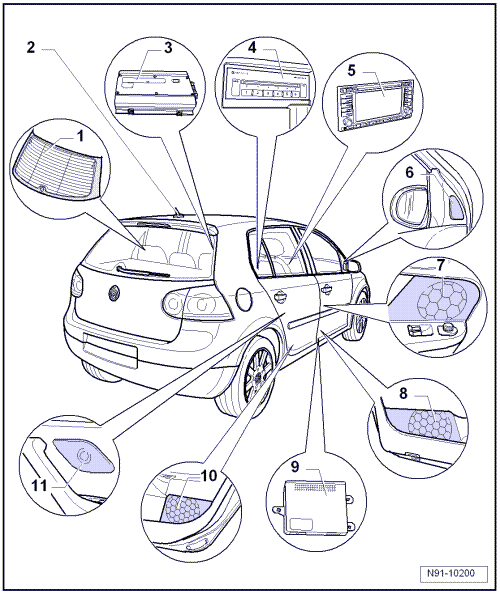

1 -  Antenne de réception radio
Dans la glace arrière
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
2 -  Antenne de téléphone/système de navigation (GPS) -R66-
À l'arrière sur le pavillon
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
3 -  Amplificateur de l'équipement de sonorisation -J525-
Sous le siège avant gauche
Plus d'informations au chapitre Amplificateur de l'équipement de sonorisation → Chapitre.
4 -  Changeur de CD -R41-
Changeur de 6 CD
Sous l'accoudoir central relevable.
Plus d'informations au chapitre Changeur de CD → Chapitre.
5 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503- (RNS 2 avec MFD)
Déposer et reposer, Golf, → Chapitre
Vue d'ensemble des connecteurs, → Chapitre
6 -  Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20-
Dans le triangle de rétroviseur des portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
7 -  Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
8 -  Haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
9 -  Syntoniseur TV -R78-
Sous le siège du passager avant
10 -  Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15-
Sur les véhicules 4 portes, dans le revêtement des portes arrière gauche et droite
Sur les véhicules 2 portes, dans les revêtements latéraux arrière gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
11 -  Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14-
Sur les véhicules 4 portes, dans le revêtement des portes arrière gauche et droite
Sur les véhicules 2 portes, dans les revêtements latéraux arrière gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
Description générale
Le RNS2 existe en deux versions : l'une avec lecteur de CD, l'autre avec lecteur de DVD destinés au système de navigation. Le " RNS2 avec MFD DVD " ...

" Système intégré d'autoradio et de navigation 2 " avec écran multifonction (MFD) dans la Golf Plus : vue d'ensemble
...
