Revue Technique Automobile Volkswagen Golf 5: Écran d'unité de commande du climatiseur /unité de commande de chauffage : dépose et repose (Golf 2009 ►)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Écran d'unité de commande du climatiseur /unité de commande de chauffage : dépose et repose (Golf 2009 ►)

Dépose

Déposer l'écran central de tableau de bord (Golf 2009 ►) → Chapitre

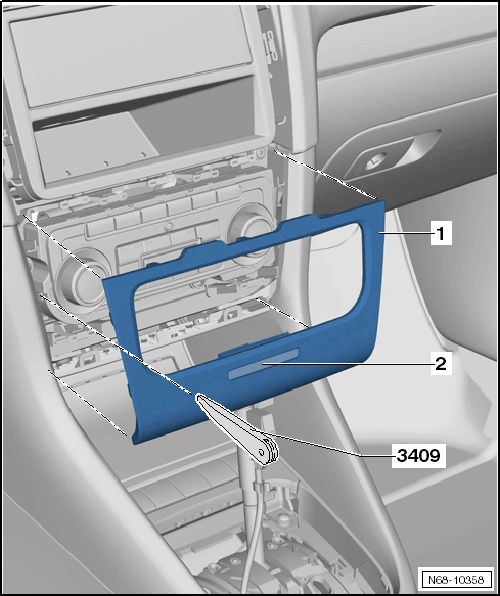

Extraire l'écran -1- des logements situés dans le tableau de bord, dans la zone des crantages, en faisant levier avec la cale de démontage -3409-.
Débrancher le câble du témoin de désactivation du sac gonflable, côté passager avant -K145--2- et retirer l'écran.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
