Revue Technique Automobile Volkswagen Golf 5: Écran central de tableau de bord : dépose et repose (Golf 2009 ►)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Écran central de tableau de bord : dépose et repose (Golf 2009 ►)

Dépose

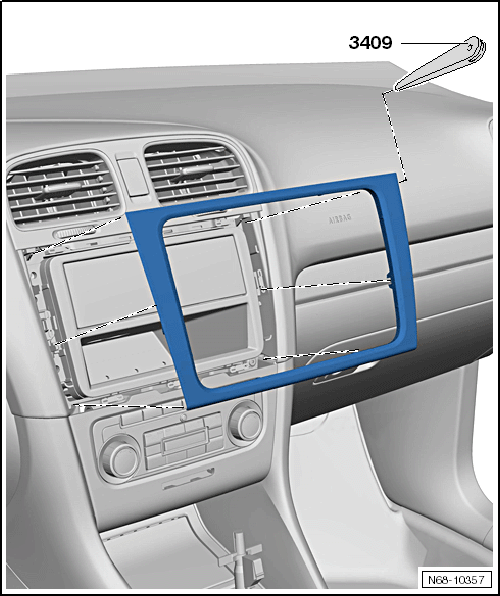

Retirer l'écran central de tableau de bord des logements situés dans le tableau de bord.en faisant levier au niveau des crantages à l'aide de la cale de démontage -3409-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
Écran central de tableau de bord : dépose et repose (Golf 2004 ►)
Dépose -  Déposer le diffuseur d'air central de tableau de bord : Véhicules sans Climatronic (Golf 2004 ►) →  ...

Écran d'unité de commande du climatiseur /unité de commande de chauffage : dépose et repose (Golf 2009 ►)
Dépose -  Déposer l'écran central de tableau de bord (Golf 2009 ►) → Chapitre     -  E ...
