Revue Technique Automobile Volkswagen Golf 5: Rotule d'essieu : contrôle

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Rotule d'essieu : contrôle

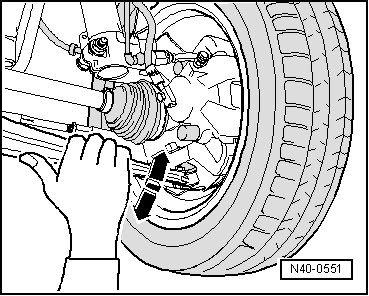

Jeu axial : contrôle

Tirer fortement le bras de suspension dans le sens de la -flèche- vers le bas, puis le repousser vers le haut.

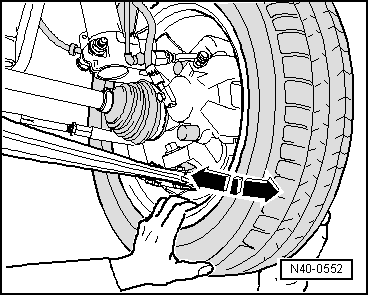

Jeu radial : contrôle

Pousser fortement le bas de la roue dans le sens de la -flèche- vers l'intérieur et vers l'extérieur.
  Nota
Lors de ces deux contrôles, aucun " jeu " ne doit être perceptible ou visible.
Observer la rotule d'essieu pendant les contrôles.
Tenir compte d'un " jeu " éventuel dans le roulement de roue ou dans le palier supérieur de jambe de force.
Contrôler si le soufflet en caoutchouc n'est pas endommagé ; si nécessaire, remplacer la rotule d'essieu.
