Revue Technique Automobile Volkswagen Golf 5: Revêtement latéral, véhicules 2 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements des montants et revêtements latéraux / Revêtement latéral, véhicules 2 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.


Dépose

-  Déposer le revêtement supérieur de montant B. Il n'est pas nécessaire de déposer l'étrier de guidage de la ceinture de sécurité avant → Chapitre.
-  Déposer la banquette → Chapitre.

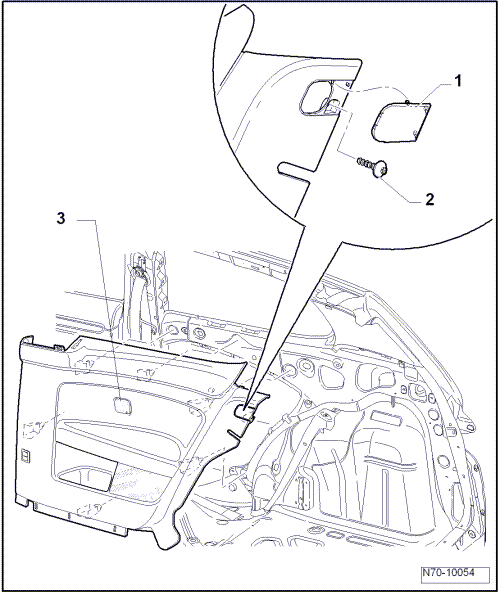

-  Détacher le cache -1- de ses logements et dévisser la vis -2- (2 Nm).
-  Dans la zone inférieure, retirer l'enjoliveur de seuil de porte des logements situés dans le revêtement latéral.
-  Détacher le revêtement latéral des logements situés dans la carrosserie.
-  Sur les véhicules équipés d'un autoradio, débrancher le câblage du haut-parleur -3-.
-  Sur les véhicules avec protection volumétrique, débrancher le câblage du capteur.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire.
