Revue Technique Automobile Volkswagen Golf 5: Revêtement de soubassement

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Avant de carrosserie / Revêtement de soubassement

Outils

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique 2 à 10 Nm -V.A.G 1783-

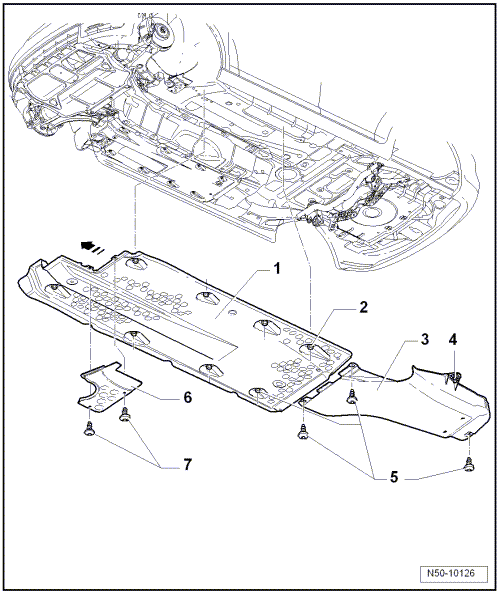

Revêtements de soubassement : vue d'ensemble du montage

  Nota
La figure représente le côté gauche. La procédure s'effectue de façon analogue du côté droit.

1 -  Revêtement de plancher
La flèche indique le sens de la marche.
Dépose :
-  Dévisser les écrous six pans -2-.
2 -  Écrou six pans
Huit unités
1,5 Nm
3 -  Revêtement de plancher arrière
Uniquement posé du côté gauche.
Dépose :
-  Dévisser l'écrou six pans -4- et les vis -5-.
4 -  Écrou six pans
Une unité
1,5 Nm
5 -  Vis
Au nombre de trois
2 Nm
6 -  Cache
Dépose :
-  Dévisser les vis -7-.
7 -  Vis
Au nombre de deux
2 Nm
