  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.
Dépose
-  Couper le contact d'allumage.

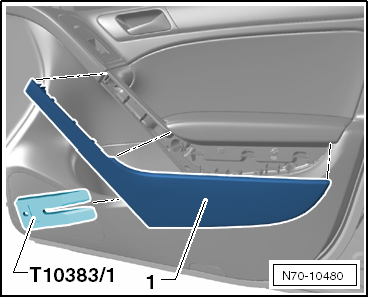

-  Détacher l'écran du revêtement de porte -1- à l'aide de la cale -T10383/1-.

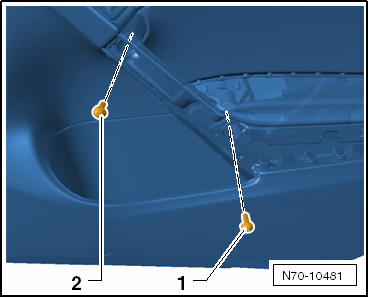

-  Dévisser les vis -1- et -2- (4,5 Nm).

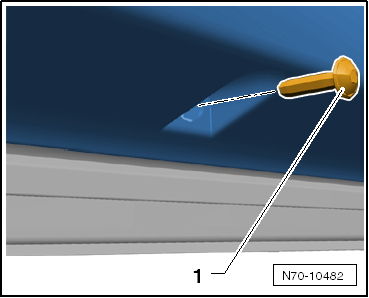

-  Dévisser la vis -1- sur la face inférieure (4,5 Nm).

Prudence !   Prudence !
Lors de l'extraction du revêtement de porte, les éléments de fixation risquent d'être endommagés ! Afin d'éviter tout risque d'endommagement, il est impératif de respecter lors de la dépose du revêtement de porte la position et l'ordre indiqués des liaisons par clips à desserrer !

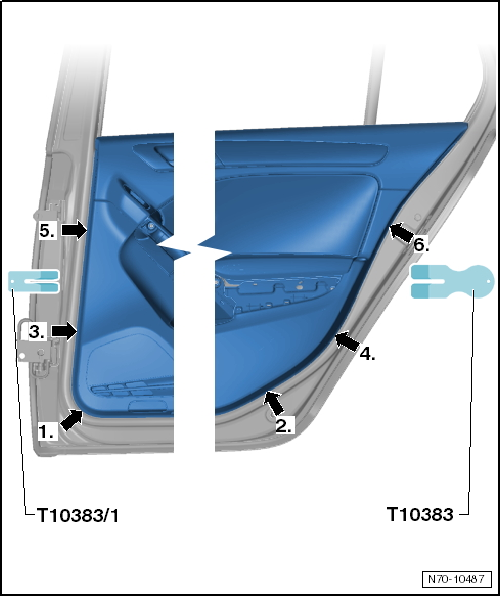

-  Désolidariser dans l'-ordre indiqué- le revêtement de porte de ses fixations par clips en utilisant les cales -T10383-.

-  Extraire le revêtement de porte du pertuis de porte en le tirant à la verticale vers le haut.

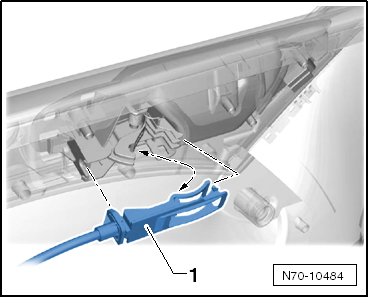

-  Décrocher à présent le câble Bowden sur la face intérieure du revêtement de porte -1- de la commande d'ouverture intérieure de porte.
-  En fonction de l'équipement du véhicule, débrancher les câblages du revêtement de porte.
Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
Si le revêtement de porte est remplacé sur les véhicules équipés de lève-glaces manuels, il est nécessaire d'adapter le revêtement de porte neuf avec les moyens disponibles dans l'atelier. Réaliser alors un trou dans le revêtement de porte pour l'arbre du lève-glace.
  Nota
Avant le montage, vérifier que les clips de fixation ne sont pas endommagés et les remplacer le cas échéant.

Prudence !   Prudence !

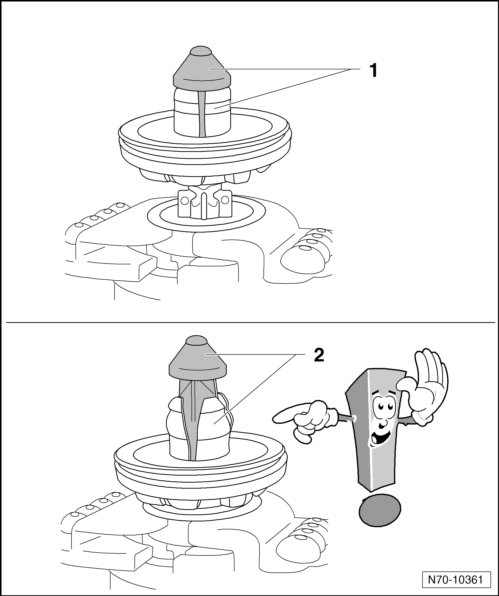

Avant la repose du revêtement de porte, s'assurer que le mécanisme de verrouillage de toutes les liaisons par clips se trouve en -position 1- !
Dans la -position 2-, un montage impeccable du revêtement de porte n'est pas possible !
