Revue Technique Automobile Volkswagen Golf 5: Raccord pour sources audio externes -R199- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Raccord pour sources audio externes / Raccord pour sources audio externes -R199- à partir de 06/2007 / Raccord pour sources audio externes -R199- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

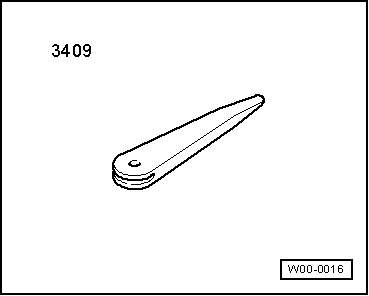

Coin de démontage -3409-
Dépose :
-  Déposer la rallonge de la console centrale → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

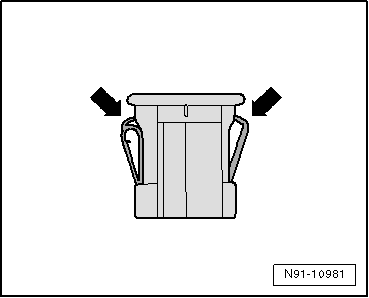

-  Comprimer les agrafes -flèches- de la prise de raccordement pour sources audio externes -R199- à l'aide de la cale de démontage -3409- et dégager la prise de raccordement.

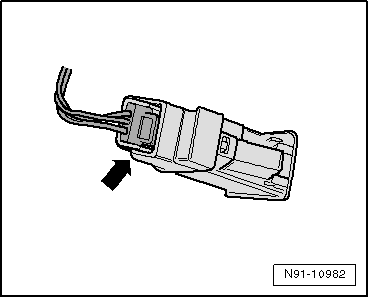

-  Débrancher le connecteur -flèche-.
Repose :
La repose s'effectue de manière similaire, dans l'ordre inverse de la dépose.
