Revue Technique Automobile Volkswagen Golf 5: Moteur de lève-glace : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glace de porte avant / Moteur de lève-glace : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose du moteur de lève-glace droit. La dépose et la repose du moteur de lève-glace gauche s'effectuent de façon analogue.
Le moteur de lève-glace doit être démonté avec la tôle-support lorsque la tôle extérieure de porte est déposée.


Dépose

-  Déposer le revêtement de la porte avant → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70
-  Fixer la glace de porte avec du ruban adhésif pour éviter qu'elle ne glisse vers le bas.

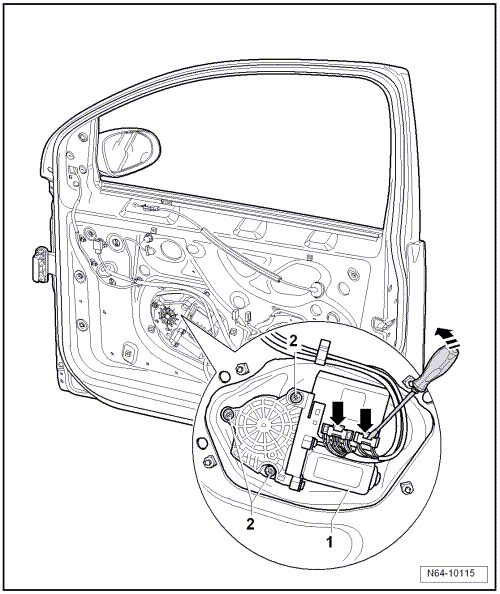

-  Déclipser les connecteurs -flèches- à l'aide d'un tournevis dans le sens de la -flèche-.
-  Dévisser les trois vis -2-.
-  Retirer le moteur de lève-glace avec le calculateur -1- de la tôle-support.

Repose

-  Mettre en place le moteur de lève-glace -1- et brancher les connecteurs -flèches-.
-  Monter et descendre légèrement la glace de porte afin que l'engrenage entre le moteur et le tambour à câble se mette plus facilement en place.
-  Serrer les vis -2- du moteur de lève-glace ; couple de serrage : 3,5 Nm.
-  Actionner le lève-glace pour que la glace se déplace respectivement deux fois vers le haut et vers le bas jusqu'en butée. Le moteur de lève-glace est alors normé et opérationnel ; le dispositif anti-pincement est activé.
Procéder ensuite dans l'ordre inverse de la dépose.
