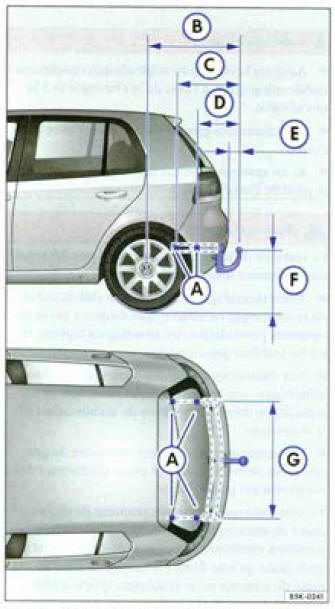

Fig. 97 Cotes et points de fixation pour l'installation d'un dispositif
d'attelage en deuxième monte.
Volkswagen vous recommande de faire effectuer l'installation en deuxième monte d'un dispositif d'attelage par un atelier spécialisé. II peut s'avérer nécessaire par exemple de transformer le système de refroidissement ou de monter des tôles pare-chaleur. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

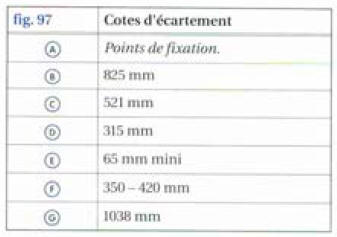

Les indications du tableau, concernent les cotes et points de fixation qui doivent dans tous les cas être respectés lors de l'installation d'un dispositif d'attelage en deuxième monte, la cote allant du milieu de la boule fig. 97 Jusqu'à la chaussée ne doit en aucun cas être inférieur à celle indiquée. Ceci est également valable lorsque le véhicule est complètement chargé, poids sur flèche maximal compris.
Avertissement
Des câbles électriques impropres ou mal raccordés peuvent mettre sous tension la remorque et entraîner des dysfonctionnements de l'ensemble de l'équipement électronique du véhicule.
Avertissement
En cas de dispositif l'attelage mal monté ou inadapté, la remorque peut se détacher du véhicule tracteur. Cela peut entrainer des accidents graves ainsi que des blessures mortelles.
Utilisez uniquement des dispositifs d`attelage agréés par Volkswagen pour le type de véhicules correspondant.
