Dépose

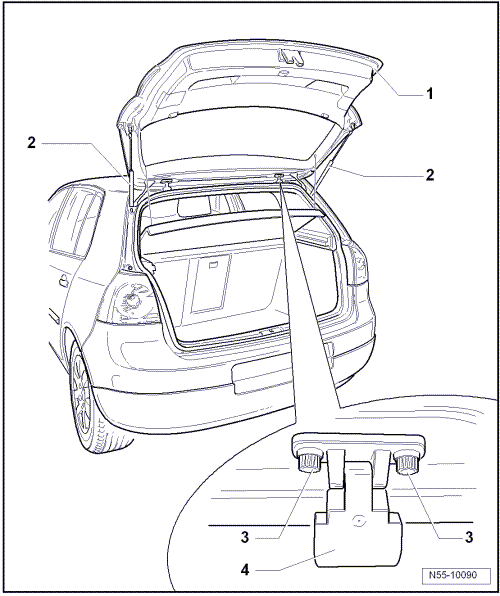

-  Ouvrir le hayon -1-.
-  Déposer le revêtement de hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
-  Débrancher les connecteurs des composants électriques existants et le flexible de l'essuie-glace arrière.
-  Faire passer les conduites et le flexible par les ouvertures.
-  Desserrer les vis -3- sur les charnières -4- à gauche et à droite (ne pas les dévisser entièrement).
La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur.
-  Démonter les vérins pneumatiques -2- des côtés gauche et droit du hayon -1- → Chapitre.
-  Dévisser maintenant les vis -3-, puis retirer le hayon -1-.
Repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Couple de serrage des vis du hayon : 10 Nm
-  Régler le hayon → Chapitre.
Avant de fermer le hayon, effectuer un contrôle de fonctionnement des éléments de déverrouillage.
Hayon : vue d'ensemble du montage
1 -  Volet Dépose et repose → Chapitre Régler → Chapitre 2 -  Serrure de hayon ...

Vérin pneumatique : dépose
-  Ouvrir le hayon et le bloquer en position ouverte. -  Faire passer un petit tournevis sous l'agrafe-ressort -2-. ...
