Feu de plaque de police -X- : dépose et repose

Ampoule : dépose et repose
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

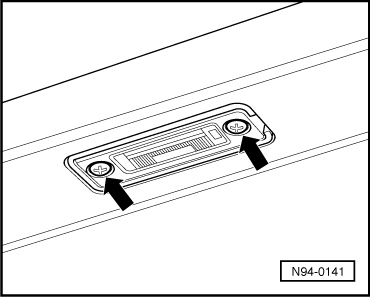

-  Dévisser les vis de fixation -flèches- du feu de plaque de police.

-  Retirer du feu de plaque de police le verre diffuseur en même temps que l'ampoule.

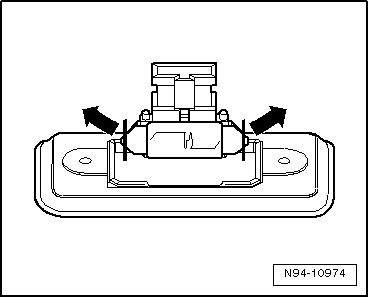

-  Enfoncer les languettes de contact dans le sens de la flèche et retirer l'ampoule.
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
  Nota

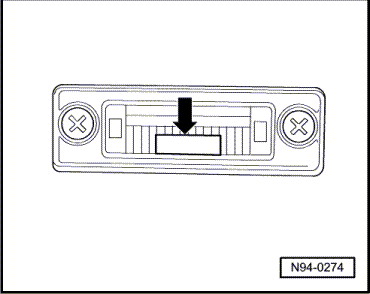

Le verre diffuseur du feu de plaque de police est muni d'une petite bande argentée anti-éblouissante -flèche-. Lors du montage du verre diffuseur, elle doit être toujours orientée du côté du pare-chocs.
Dépose du feu de plaque de police :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

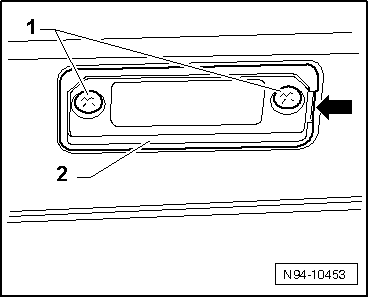

-  Pousser l'ergot de fixation -flèche- dans le sens de la flèche avec un tournevis approprié et retirer le feu de plaque de police du pare-chocs.

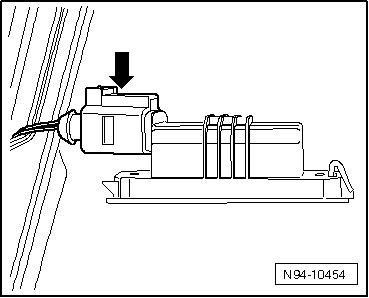

-  Déverrouiller et débrancher le connecteur -flèche-.
Repose du feu de plaque de police :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
  Nota

Le verre diffuseur du feu de plaque de police est muni d'une petite bande argentée anti-éblouissante -flèche-. Lors du montage du verre diffuseur, elle doit être toujours orientée du côté du pare-chocs.
Lors du réassemblage du feu de plaque de police, veiller à positionner correctement le joint du diffuseur.

-  Visser les vis de fixation -flèches- à 1,2 Nm.
