Enjoliveurs de seuils de portes, véhicules 4 portes : dépose et repose
  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.

Dépose
Extraire la banquette arrière des points d'ancrage avant → Chapitre
  Nota
La dépose complète de la banquette arrière n'est pas nécessaire.

-  Extraire des logements le revêtement de passage de roue, véhicules 4 portes, dans la zone de jonction avec l'enjoliveur de seuil de porte.

-  Retirer l'enjoliveur de seuil de porte du bas de caisse avant et du jonc de joint de porte.

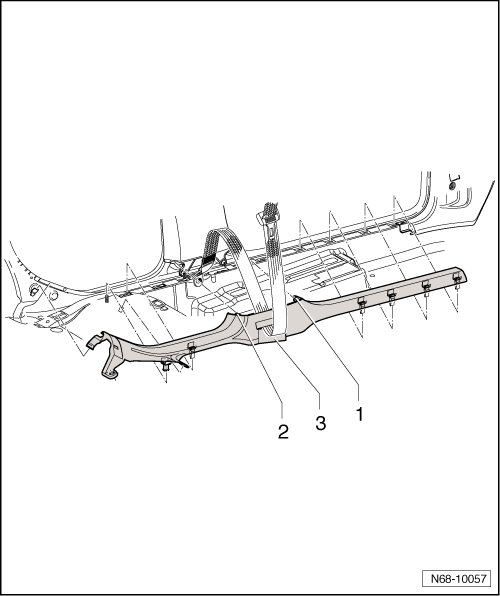

-  Détacher le guide -1- du revêtement inférieur de montant B.
-  Retirer l'enjoliveur de seuil de porte du bas de caisse arrière et du jonc de joint de porte.
-  Détacher le guide -2- du revêtement inférieur de montant B.
-  Ouvrir la languette -3- et faire passer la ceinture de sécurité à travers.
  Nota
Avant le montage, vérifier que les six agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
