Revue Technique Automobile Volkswagen Golf 5: Diffuseur d'air situé au centre du tableau de bord : dépose et repose (Golf 2009 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Diffuseur d'air situé au centre du tableau de bord : dépose et repose (Golf 2009 â–º)

Dépose
Couper le contact d'allumage.
Déposer l'écran central de tableau de bord (Golf 2009 â–º) → Chapitre
Véhicules avec rangement central de tableau de bord
Si nécessaire, déposer l'autoradio → Communication; Groupe de rép.91.
Déposer le rangement central de tableau de bord (Golf 2009 â–º) → Chapitre
Véhicules avec autoradio/Système de navigation
Déposer le système intégré d'autoradio et de navigation → Communication; Groupe de rép.91.

Tous les véhicules

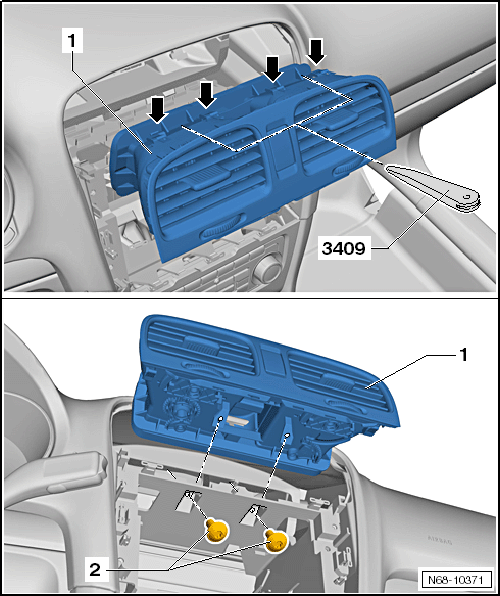

Dévisser les deux vis -2- (1,5 Nm).
À l'aide de la cale de démontage -3409-, déverrouiller les quatre agrafes -flèches- et extraire le diffuseur d'air situé au centre du tableau de bord, -1-.
Débrancher le câble de la commande de signal de détresse -E3- et retirer le diffuseur d'air situé au centre du tableau de bord.

Repose

Repose

  La repose s'effectue dans l'ordre inverse de la dépose.
